• Szélesség: max. 350 cm
• Magasság: max. 350 cm (gyűjtési magassággal, tokmérettel együtt értendő méret)

Zsaluzia minimális szélessége:

• 40 cm kézi mozgatással (rejtett tok esetén nem alkalmazható)
• 60 cm (55) motoros mozgatással

A zsaluziák minimális szélességét befolyásolja a beépített alkatrészek mérete és a termék végsúlya – túl könnyű szerkezet esetén a lamellák nem fognak tudni leereszkedni.

Árnyékolt felület maximális mérete egy mezővel:

• 9 m² kézi mozgatással (rejtett tok esetén nem alkalmazható)
• 14 m² motoros mozgatással

A lamella gyűjtési csomag eltakarására kétféle terméket különböztetünk meg:

1. Tokozat – szinterezett, negyedkemény 1,5 mm-es alumínium lemez, mely hajlítást követően profil erősségűre szilárdul. Standard rendszer esetén szögacéllal rögzül, S-Kompakt rendszer esetén öntartó kivitelben teherhordó.
   Magas minőségű anyagából adódóan teherhordásra is alkalmas, így a raffstore csomagot már közvetlenül ehhez a lemezhez rögzíthetjük.
   Tok profilja U alakú kivitelű és gyárilag ráillesztett végzáró elemet tartalmaz.

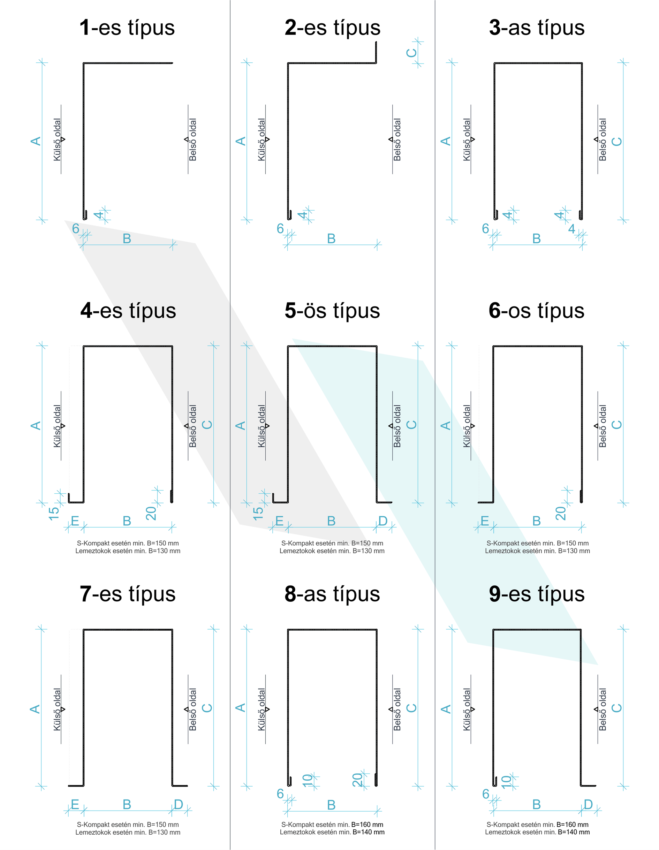

   Választható tok profilok számozása: 4; 5; 6; 7; 8; 9 (Megoldható ezektől eltérő tokprofil alkalmazása is, mellyel kapcsolatban kérje szakértő kollégánk segítségét.)
2. Takaró lemez – minden esetben látszó kivitel, szinterezett 1,5 mm-es alumínium lemez, mely teherhordásra nem kerül méretezésre. Jellemzően szögacél segítségével rögzül és egyetlen szerepe a lamella csomag takarása. Készülhet L alakú, Z alakú vagy U alakú hajlítással.
   Opcionálisan végzáró elem kerülhet az üreg oldalsó lezárására.
   Választható profilok számozása: 1; 2; 3

Takarások méretezésénél a következő szempontokat ajánlott figyelembe venni, a takarások méretezésénél minden esetben betűjelekkel különböztetjük meg a profil oldalait és méretük mm-es pontossággal állítható be a lemez teríték méretéig.

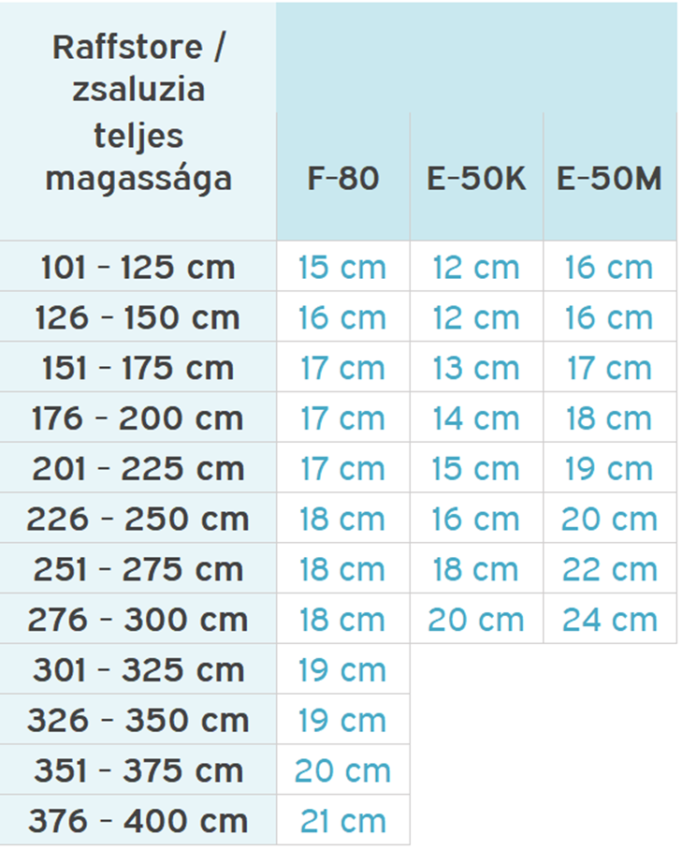

• Magassági mérete – A és C méret, zsaluzia magasságának megfelelő gyűjtési csomag magasság
• Mélységi mérete – B méret, zsaluziák ajánlott minimális beépítési mélysége 13 cm, szúnyoghálóval való kombinálás esetén 15 cm. Ehhez a mérethez jön még hozzá opcionális esetben a vakolóél vagy a hátsó kihajtás mérete.
• Hátsó kihajtás – D méret, opcionálisan egyes tok profilok esetén készíthető hátsó kihajtás a nyílászáró felé. Erre az esetben van szükség amennyiben a zsaluzia tok nem tud ráfeküdni (nincs egy síkban) a nyílászáró tok profiljára, az így megjelenő hézag eltakarására szolgál a hátsó kihajtás képzés, mely egy L profillal tehető tökéletesebbé.
• Első oldali kihajtás – E méret, a tok első oldalán képzett kihajtás tokok esetén képezhető. Ez az egyedileg méretezhető kihajtás adhat korrekt zárást vagy vakolóélt a dryvit rendszereknek, fogadja a 8 vagy 20 mm-es vakolattartó réteget, továbbá segít a homlokzati burkolat alsó zárásában is.

Általánosan bevett színajánlás textil árnyékolókkal ellentétben lamellás szerkezetek esetén nem igazán létezik. Jellemzően két szempont alapján történik a színválasztás: a nyílászárókkal történő harmonizálás vagy kontrasztos megjelenés elérése, mely játékot kölcsönöz a homlokzat számára.

A raffstore színválasztásánál az alábbi alkatrészek színét különböztetjük meg:

•  Sodronyfeszítő
  A szerkezet szélein végig futó gumírozott acél sodrony nyers színű, míg feszítő konzoljának színezése jellemzően a nyílászáró színével harmonizál. Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
  – Selyemfényű (standard)
  – Matt
  – Finom struktúr
• Tok vagy takarólemez
  Az összegyűjtött lamella csomag takarására is szolgáló alumínium burkolat kialakításától függően (rejtett vagy látszó) fontos része a végleges megjelenésnek. Látszó tok esetén annak külseje míg rejtett tok esetén a vakoló élek és belső oldal kap nagyobb oda figyelést fújáskor.
  Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
  – Selyemfényű (standard)
  – Matt
  – Finom struktúr
•  Záróléc
  A lamella csomag alsó, kezdő lamellája egy extrudált profilra kerül rápattintásra. Ez a profil adja a leengedéshez szükséges súlyból adódó húzó erőt. Leengedett állapotban (zárt pozícióban) ez a profil a nyílászáró alsó profiljától jellemzően nem látszódik, színének szerepe felhúzott állapotban jelentkezik, ugyanis egy jól felszerelt raffstore záróléce síkban helyezkedik el annak tokozatának alsó síkjával (+/-)
  Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
  – Selyemfényű (standard)
  – Matt
  – Finom struktúr
• Lamellák
  Zsaluzia legjellemzőbb része, a szerkezet arca. A lamella profilok felületkezelése nem színterezéssel (nem RAL kód alapján) történik.
  A lamellák felületkezelése egy speciális többrétegű kopásálló lakkozás, mely színnek leginkább megfelelő RAL kód kerül meghatározásra a gyártó által – ez a meghatározás egyes esetekben árnyalatnyi eltérést jelent, míg egyes színek esetén (pl.: 7016) szinte tökéletes egyezést eredményez. Egyes színek esetén nem került RAL szín meghatározásra (pl.: bronz), mert annak a színnek nincs megfeleltethető lamella színe.
  Lamella szín választékunkat és ahhoz legközelebb álló RAL megfelelőit a lenti táblázatban találja.

Sodronyos kivitel esetén az F-80 és E-50 oszlopok érvényesek:

* A táblázatban szereplő szám a lamella színének leginkább megfelelő RAL számot tartalmazza, a lamellák környezetének színválasztása egyéni meghatározás alapján történik.

Szélállóság szabadonálló változat esetén:

Szélállóság üvegfelület elé szerelve:

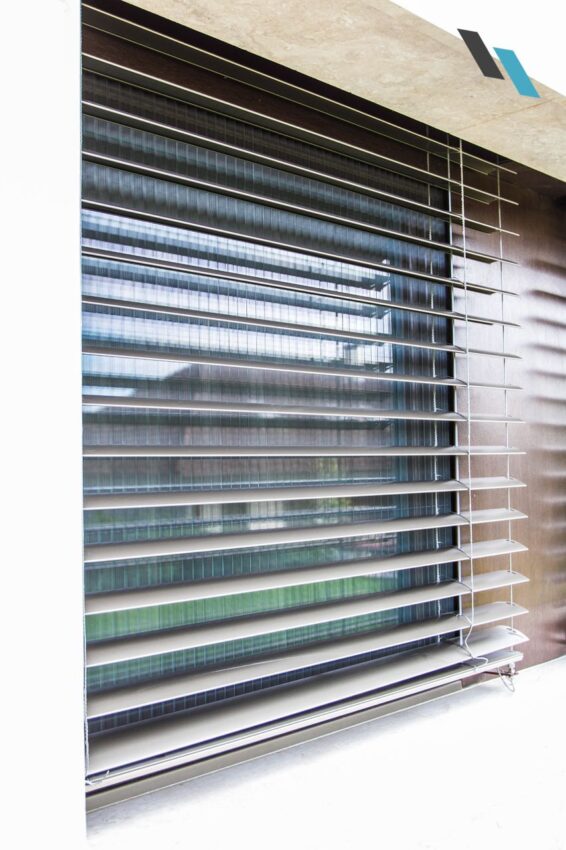

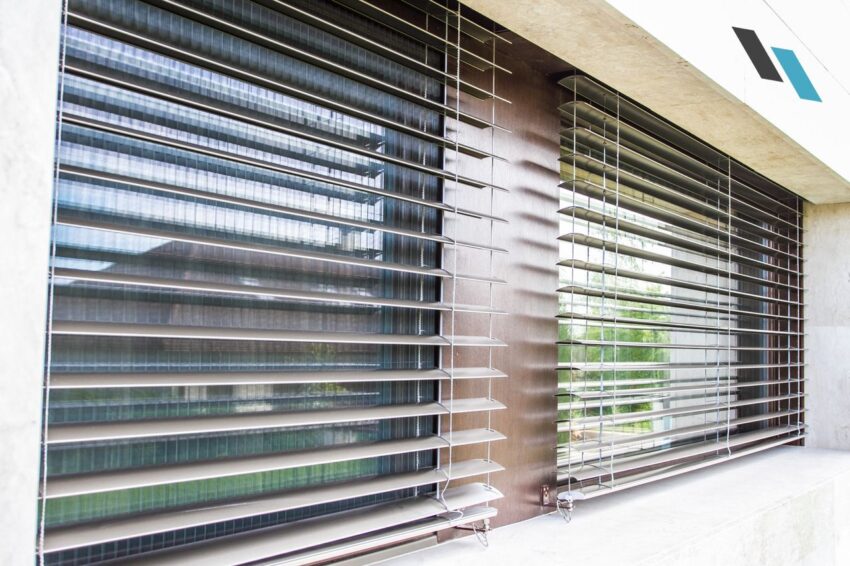

Alumark sodronyos zsaluzia-rendszer, F-80/E-50K/E-50M alumínium lamellás kültéri zsaluzia C alakú, peremezetlen és gumi záróprofillal ellátott, mindkét oldalán lakkozott lamellákkal, szintetikus, kevlár erősítésű létra és 8 mm-es kevlár erősítésű mozgató szalaggal, sínes megvezetéssel. Szélállóság 60/45 km/h. Szín: …

Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
