Alakos zsaluzia

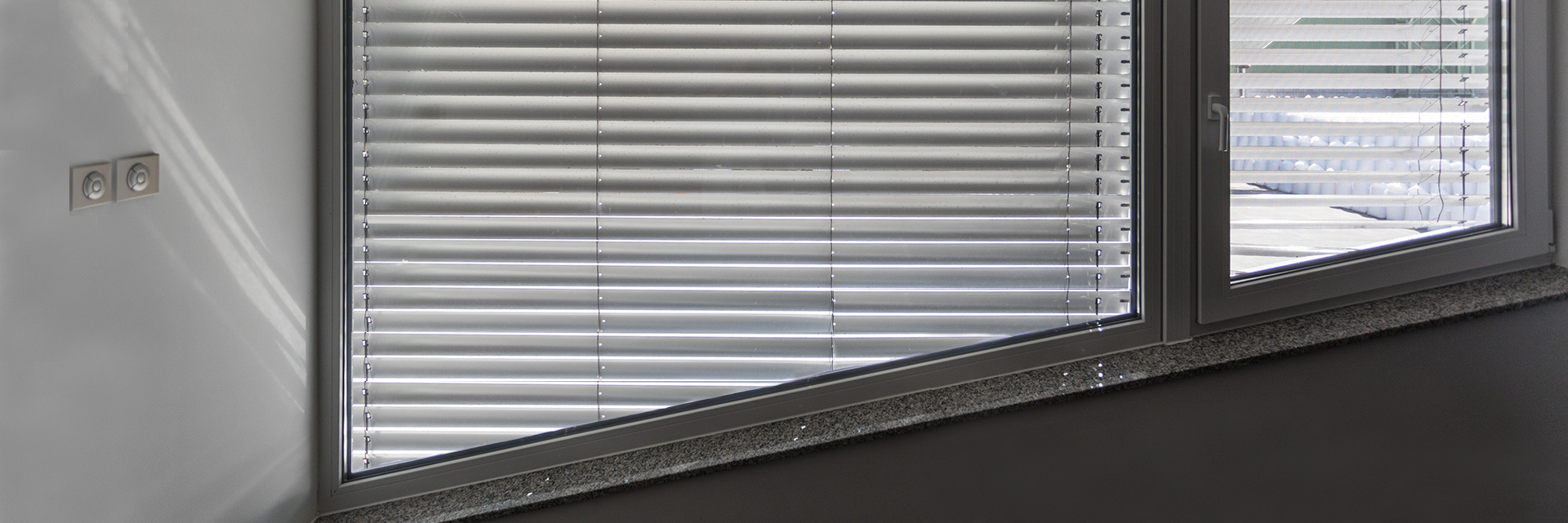

Az alakos zsaluzia a négyzetestől eltérő nyílászárók árnyékolására használható külső árnyékoló. Két típusa érhető el, az egyik esetében a lamellacsomag elforgatható, de nem összegyűjthető, a másik esetében egyaránt elforgatható és összegyűjthető. Bizonyos alakzatok csak sodronyos megvezetéssel érhetők el.
Forgatható lamellák (bármilyen lamellatípussal)
Forgatható és összegyűjthető lamellák (kizárólag F80)
Mag.: 300 cm
Mag.: 300 cm
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánjuk
Gyártóról / Márkáról
Korunk egyik építészeti kihívása a szabályos (négyzet) formáktól eltérő, alternatív megjelenésű, alakos formájú nyílászárók árnyékolása. E felületek esetén fix árnyékolásról vagy mozgatható típusúról beszélhetünk.
A mozgatható vagy kilátást segítő megoldások közül a zsaluzia biztosít megfelelő megoldást ezen formák lefedéséhez bizonyos keretek között.
Alakos zsaluzia ára tekintetében fontos szempont, hogy e termék előállításának magas az emberi munka igénye és csak bizonyos szög tartományban és méretek esetén készíthető el megbízhatóan. Ez a zsaluzia utólag is beépíthető.
E különleges zsaluzia a rajzok szerinti háromszög-, vagy trapéz alakú függőleges nyílászárók esetében alkalmazható.
Ajánljuk mindazoknak, akik háromszög vagy trapéz alakú, vagyis a négyzetestől eltérő formájú nyílászárót kívánnak árnyékolni.
Alumark zsaluzia-rendszereink fejlesztésénél elsősorban azt a tartjuk szem előtt, hogy minél kompaktabb módon oldjuk meg a különböző rendszerek integrációját.
Az Alumark az Archishade Kft. saját márkája, amely saját fejlesztést és gyártást tartalmaz. A márkát azért hoztuk létre, hogy ismert nyugat európai gyártók termékeit, az ő licence-ük alapján, az eredetivel azonos minőségben, de annál kedvezőbb áron és feltételekkel tudjuk kínálni vevőinknek.
Az Archishade Kft. egy árnyékolástechnikai eszközöket tervező és gyártó vállalat, amely 12 éves szakmai múlttal rendelkezik. Cégünk az építészek, ingatlan beruházók és fejlesztők szakmai partnere. Az árnyékolástechnikai eszközök gyártását Magyarországon, hazai munkaerővel végezzük, de a folyamatban külföldi (cseh és német) partnereink is részt vesznek fékész termékeket szállításával.
Fotók
Előnyök
- Hiánypótló
Az alakos zsaluzia egy igazi „probléma megoldó termék” - Egyedi megoldások
Lehetővé teszi a háromszög vagy trapéz alakú nyílászárók árnyékolását
Videók
LETÖLTHETŐ ANYAGOK
Minőségi tanúsítványok
-
Alumark standard zsaluziák teljesítmény nyilatkozat
pdf
-
Alumark F-80 zsaluzia teljesítmény nyilatkozatpdf
-
Alumark műszaki bevizsgálási jegyzőkönyv (angol és német nyelven)pdf
pdf
-
Geiger adatlappdf
MŰSZAKI PARAMÉTEREK
Rendszer részei
- Lefutó alaptest, mely profilra homlokzati irányból fedő burkolás kerülhet. A kávában egy filigrán, nyílászáró színével megegyező, azzal összeolvadó hatást keltő alumínium betét jelenik meg.
Ebbe az alaptestebe kerül a lamella csomag megvezetésére kiképzett betét sín, valamint a nyílászáró felöli kamra előtti kiképzés ad helyet a színazonos burkolati elemnek. Ezen burkolati elem eltávolítását követően válik láthatóvá a szúnyoghálóink fogadására kiképzett kamra, melybe opcionálisan (akár utólag is) beszerelhető pliszé vagy rolós szúnyoghálónk. - Alumínium zsaluzia tok oldalvégzáró elemekkel, melyek biztosítják az alaptesthez történő teherátvitelt. A tok profil alapanyaga 1,5 mm-es negyedkemény ötvözet, mely hajlítást követően profil keménységűvé szilárdul.
A tok profil hajlított méretei bizonyos kereteken belül egyedileg meghatározhatóak, hogy az Ön csomóponti rajzaiba és a helyszínen is a legpontosabb illeszkedést biztosítsák.
Tok profil ajánlásaink regisztrációt követően letölthetőek, melyek tartalmaznak vakolható (rejtett) vagy látszó tokos kialakításokat is, de ezektől eltérő egyedi profil kialakítására is van lehetőség, ehhez ajánlott kollégánkkal történő konzultáció. - Zsaluzia szerkezet – Bármely szimpatikus peremezett lamella típussal (C-65, C-80, S-90, Z-70, Z-90) kérhető a rendszer méret megkötések nélkül. A különböző lamella profilok különböző gyűjtési csomag méretekkel rendelkeznek, ajánlott a “Gyűjtési csomag magasság” menüpontban szereplő méretek áttanulmányozása.

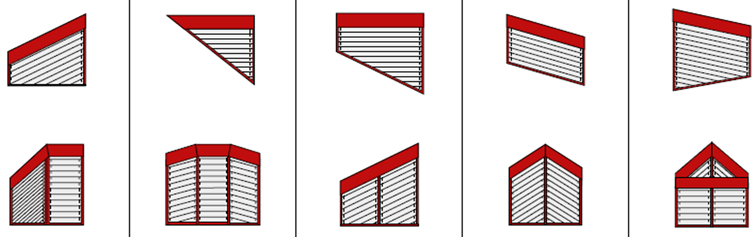

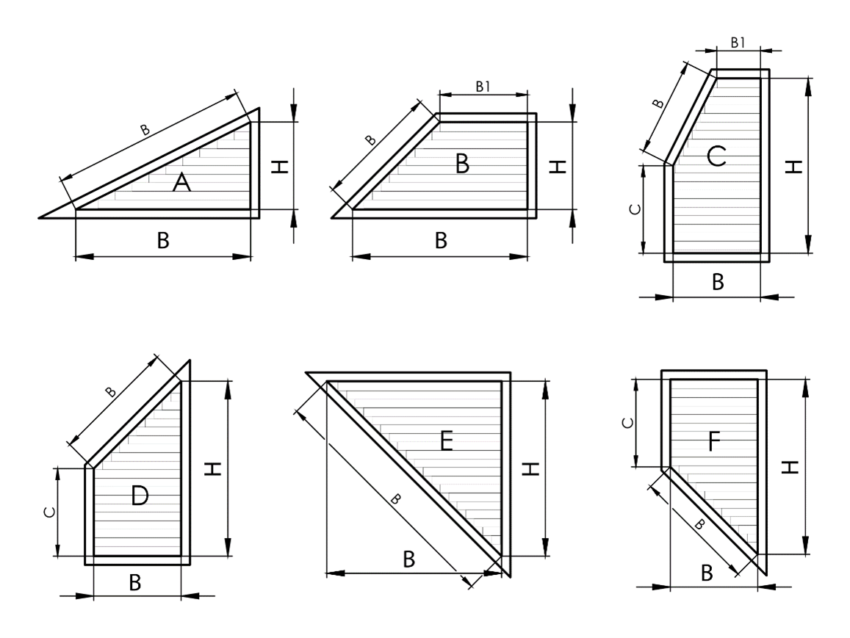

Lehetséges alakzatok
- Csak forgatható lamellás – a lamellák horizontálisan helyezkednek el, lamelláik összegyűjtésére (felhúzására) nincs lehetőség. Alábbi formákban érhetőek el:
- Forgatható és összegyűjthető lamellás – a lamellák forgatása mellett összegyűjtésükre is lehetőség van egy speciális mechanizmusnak köszönhetően. Ez esetben a lamellák párhuzamosak a fejsínnel – ha a szög alatti rész felül helyezkedik el az esetben a lamellák is szög alatt fognak állni.
Méret lehetőségek
- Szélesség:
max. 300 cm – csak forgatható lamellás kivitelben
250 cm forgatható és összegyűjthető kivitelben - Magasság: max. 300 cm (gyűjtési magassággal, tokmérettel együtt értendő méret)
Zsaluzia minimális szélessége:
- 40 cm kézi mozgatással (rejtett tok esetén nem alkalmazható)
- 60 cm (55) motoros mozgatással
A zsaluziák minimális szélességét befolyásolja a beépített alkatrészek mérete és a termék végsúlya – túl könnyű szerkezet esetén a lamellák nem fognak tudni leereszkedni.
Gyűjtési csomag magasság
Alakos zsaluziáink minden esetben egyedileg gyártott termékek, pontos adatot a kívánt forma és méret tudatában fogunk tudni mondani.
Azon esetekben ahol a ferde rész felül helyezkedik el, sajnos tapasztalat, hogy a szokásostól jóval magasabb takaró lemez szükségeltetik esztétikus kialakítás esetén (30-40 cm is lehet).
Bővebb részletekért forduljon kollégáinkhoz bizalommal.
Alkalmazható tartókonzolok
- 1-es karnis tartó konzol (gyárilag beépítésre kerül a tokozatba)
- Sarok sorolt szerkezet esetén vagy 400 cm feletti szélesség alkalmazásához szükséges szög acél rögzítő konzolok alábbi kinyúlási méretekkel:
125 mm; 145 mm; 180 mm; 200 mm; 240 mm - 3-as típusú univerzális konzol, mely takarólemezek esetén alkalmazandó és rögzítési lehetőséget biztosít vertikálisan (felfelé) illetve horizontálisan a nyílászáró irányába
Típusok
- Forgatható lamellás változat, mely lamelláinak összegyűjtésére nincs lehetőség. Lamellái a hagyományos zsaluziáknál megszokott módon vízszintesen helyezkednek el.
Választható lamellái: C; S és Z profilok
- Forgatható és összegyűjthető lamellás változat, mely lamellái vízszintes pozícióban helyezkednek el. A szerkeze alsó, záró profilja egy speciális teleszkópos profil, mely lehetővé teszi a szerkezet felhúzását. Lamellái jellemzően a szerkezet ferde síkjával párhuzamos pozícióban helyezkednek el.
Ez a típus kizárólag peremezetlen C profilból készül.
Színvilág
Általánosan bevett színajánlás textil árnyékolókkal ellentétben lamellás szerkezetek esetén nem igazán létezik. Jellemzően két szempont alapján történik a színválasztás: a nyílászárókkal történő harmonizálás vagy kontrasztos megjelenés elérése, mely játékot kölcsönöz a homlokzat számára.
A raffstore színválasztásánál az alábbi alkatrészek színét különböztetjük meg:
- Lefutósínek
A szerkezet szélein végig futó profil színezése jellemzően a nyílászáró színével harmonizál. Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Tok vagy takarólemez
Az összegyűjtött lamella csomag takarására is szolgáló alumínium burkolat kialakításától függően (rejtett vagy látszó) fontos része a végleges megjelenésnek. Látszó tok esetén annak külseje míg rejtett tok esetén a vakoló élek és belső oldal kap nagyobb oda figyelést fújáskor.
Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Záróléc
A lamella csomag alsó, kezdő lamellája egy extrudált profilra kerül rápattintásra. Ez a profil adja a leengedéshez szükséges súlyból adódó húzó erőt. Leengedett állapotban (zárt pozícióban) ez a profil jellemzően nem látszódik, színének szerepe felhúzott állapotban jelentkezik, ugyanis egy jól felszerelt raffstore záróléce síkban helyezkedik el annak tokozatának alsó síkjával (+/-).
Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Lamellák
Raffstore legjellemzőbb része, a szerkezet arca. A lamella profilok felületkezelése nem színterezéssel (nem RAL kód alapján) történik.
A lamellák felületkezelése egy speciális többrétegű kopásálló lakkozás, mely színnek leginkább megfelelő RAL kód kerül meghatározásra a gyártó által – ez a meghatározás egyes esetekben árnyalatnyi eltérést jelent, míg egyes színek esetén (pl.: 7016) szinte tökéletes egyezést eredményez. Egyes színek esetén nem került RAL szín meghatározásra (pl.: bronz), mert annak a színnek nincs megfeleltethető lamella színe.

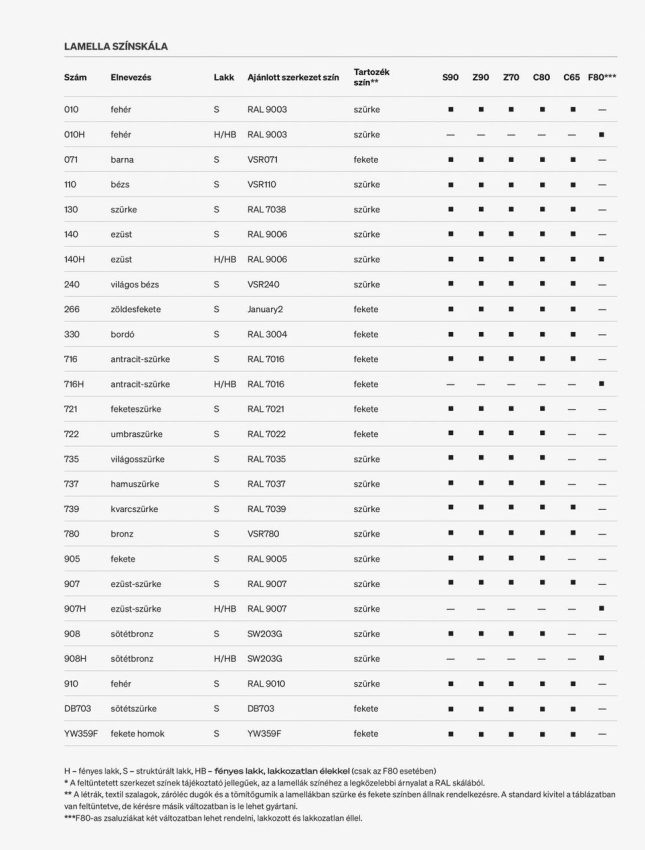

Lamella szín választékunkat és ahhoz legközelebb álló RAL megfelelőit a lenti táblázatban találja.
* A táblázatban szereplő szám a lamella színének leginkább megfelelő RAL számot tartalmazza, a lamellák környezetének színválasztása egyéni meghatározás alapján történik.
Működtetés
Rádiós vagy vezetékes motoros működtetés lehetséges, integrálható okos épület vezérlésbe.
Szélállósági besorolás
Alakos zsaluziáink minden esetben egyedileg gyártott termékek, melyek nem kerülnek bevizsgáltatás alá így pontos adatok sem állnak rendelkezésre.
Előzetes becslések alapján (mérettől függően) 30-40 km/h-t nem haladja meg a szélállóságuk.
Minden esetben javasolt szél-fény érzékelő hozzárendelése, mely a beállított szél érték elérésekor biztonságos pozícióba állítja a lamella csomagot.
Projekt kiírási szöveg
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
