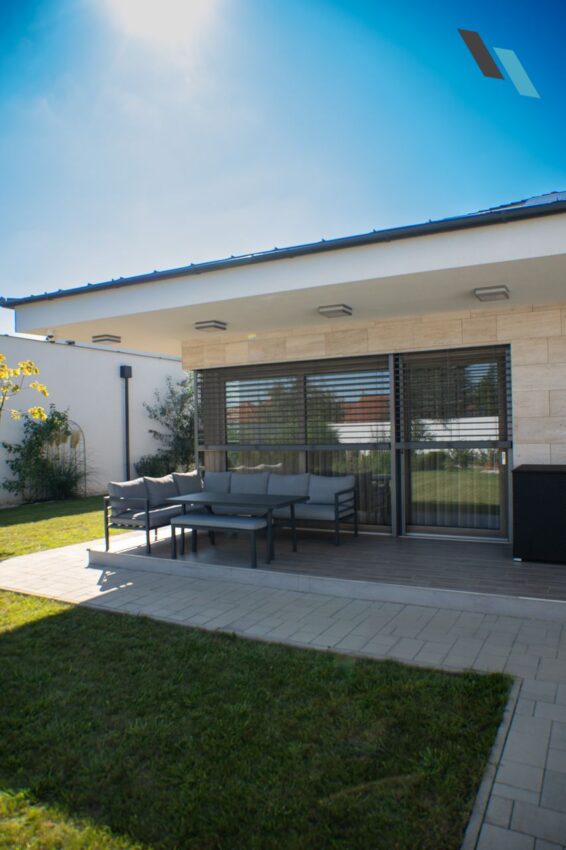

S-Kompakt Basic öntartó zsaluzia
Az Alumark S-Kompakt Basic öntartó zsaluzia-rendszer a legmodernebb zsaluzia kialakítások közé tartozik. A Basic az eredeti S-Kompakt újonnan kifejlesztett változata, mely az öntartó zsaluziák között hiánypótló termékként jelent meg a piacon. Legnagyobb előnye, hogy vékonyabb lefutósínekkel kerül kialakításra, melynek köszönhetően olyan helyeken is alkalmazható, ahol az eredeti S-Kompakt vagy annak EVO változata nem beépíthető a kombilefutósín méretei miatt. Öntartó zsaluziáink között ez a modell a legköltséghatékonyabb.
Mag.: 400 cm
Mag.: 400 cm
Mag.: 400 cm
Mag.: 400 cm
Mag.: 400 cm
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánjuk
Gyártóról / Márkáról
Gyártói tanácsok
Az S-Kompakt Basic 25 mm széles és 76 mm mély lefutósínekkel rendelkezik, mely lehetővé teszi, hogy 130 mm mély tok alkalmazásával alakítsunk ki öntartó zsaluzia rendszert. Szélsőséges esetekben akár 120 mm mélységű tokkal is kivitelezhető, ennek elbírálásához azonban külön egyeztetés szükséges. Összehasonlítás képpen az eredeti S-Kompakt kombi lefutósín 30 mm szélességgel és 99 mm mélységgel rendelkezik, tehát a Basic méretei jelentősen csökkentek.
Az S-Kompakt Basic öntartó zsaluzia-rendszer a zsaluziák legújabb fejlesztésének eredményeként jött létre. Ennek köszönhetően nincs szükség külön konzol rögzítésekre a szerkezet összeépítésekor, mivel az önsúlyát a lefutósíneken keresztül továbbítja a fogadó felületnek.
A zsaluzia tok minden esetben egyedi profillal egyedi méretezés alapján készül milliméteres pontossággal, hogy a lehető legmegfelelőbb módon illeszkedjen az adott csomóponthoz. A lefutósínek és a tokozat szemből elvakolhatóak/elburkolhatóak, nem zavarják a homlokzati képet.
A rendszer esetén bármelyik vezetősínes megvezetésű lamella profilunk (C-65, C-80, S-90, Z-70, Z-90) alkalmazható.
Öntartó zsaluzia-rendszer készülhet látszó tokkal és vakolható lemeztokkal egyaránt.
Alkalmazásánál elsődleges szempont, hogy a zsaluzia egy masszív keret- és tokrendszerben kerül elhelyezésre, mely csak a lefutósíneknél rögzül a nyílászáró tokjára. A tokszerkezetet külön nem kell rögzíteni, azt a lefutósínek tartják a tokvég-nyakakon keresztül. Ennek nagy előnye az egyszerű beépíthetőség és a teljesen hőhídmentes kialakítás (még pontszerű hőhíd sincsen a dűbelezés, vagy a tartókonzolok helyénél).
Az öntartó rendszer esetében a szerkezet (mint a redőny) előkonfekcionálva kerül értékesítésre, azaz a tokban már elő van szerelve a zsaluzia, a kábelezés megfelelően rögzítve és a tokon tömítőgyűrűvel kivezetve, valamint a végállások előre gyárilag beállítva.
Kiegészíthető akár a mobil, akár a pliszé (függőleges, vagy vízszintes működtetésű) szúnyoghálókkal, ám a vékonyabb lefutósínek okán nem lehetséges ezeket integrált módon beépíteni. Amennyiben szúnyoghálóval szeretnénk kiegészíteni a rendszert, akkor azt 1 vagy 2 bepattintható kiemelőprofil alkalmazásával tehetjük meg. Ez esetben a szúnyogháló lefutósínje is pluszban megjelenik a lefutósín mellett, mely természetesen nem besüllyeszthető a zsaluzia lefutó alaptestbe. Mindez tehát némileg kevéssé esztétikus, ám jóval költséghatékonyabb megoldás, mint az eredeti kombi lefutósínes rendszerünk.
Az S-Kompakt Basic -a 25 mm-es lefutósínnek köszönhetően- lehetővé teszi, hogy esztétikusan illesszünk zsaluziákat az 50 mm-es függönyfal rendszerekhez. Jelenleg ennek megoldása segédprofilokkal történik, ezt azonban a jövőben egy olyan extrudált kiemelőprofil váltja majd fel, ami könnyebbé teszi a függönyfal profilhoz való rögzítést, harmadára csökkentve ezzel a szerelési időt.
- Akik előtérbe helyezik a precizitást, esztétikumot
- Akik öntartó rendszert szeretnének, de mégis költséghatékony kivitelt keresnek
- Ahol szempont a helytakarékosság, melyre a vékonyabb lefutósínek megoldást kínálnak
- Ahol a zsaluziát 50-es lizéna profillal rendelkező függönyfal rendszerhez kell illeszteni
- A modern, láthatatlan építészeti stílus kedvelőinek
- Akik a legmodernebb technológiát szeretnék megvalósítani
- Energiatudatos otthonok kialakításában gondolkodnak
- Ahol fontos a gyors és egyszerű, hibamentes beépítés
Alumark zsaluzia-rendszereink fejlesztésénél elsősorban azt a tartjuk szem előtt, hogy minél kompaktabb módon oldjuk meg a különböző rendszerek integrációját.

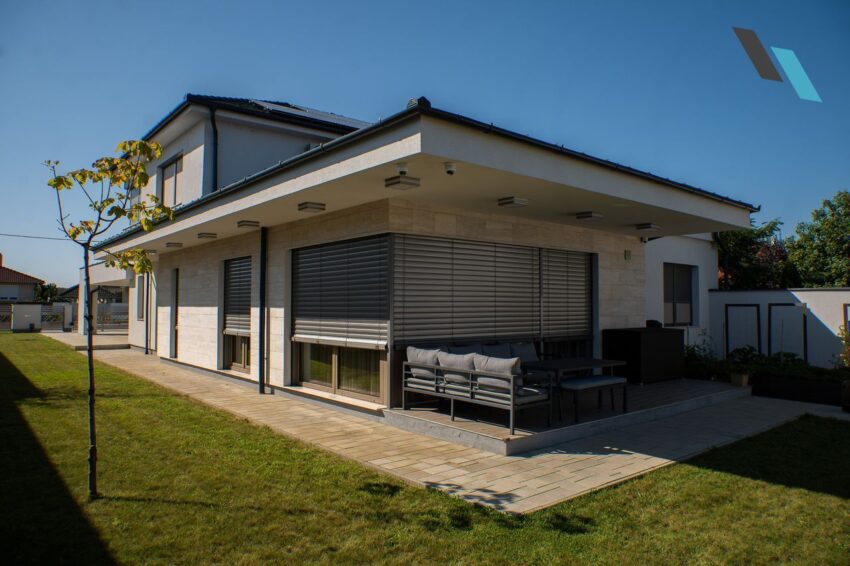

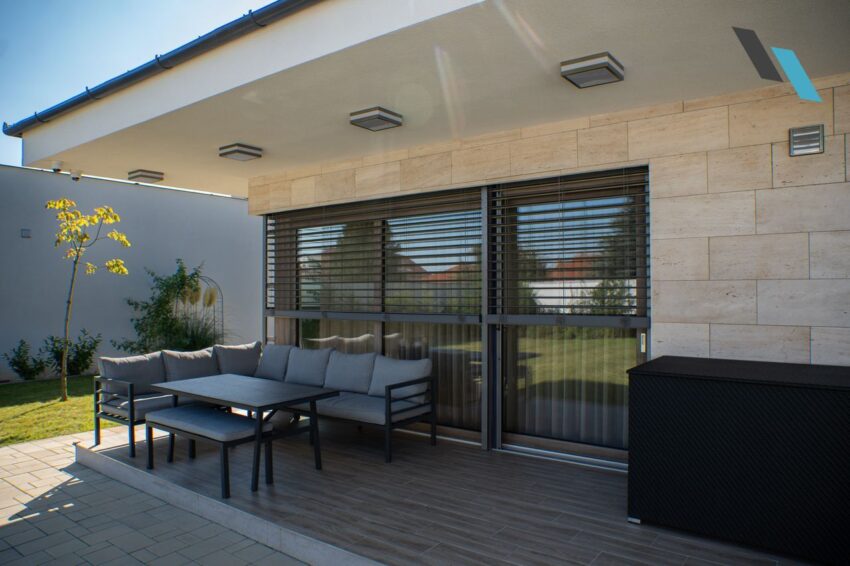

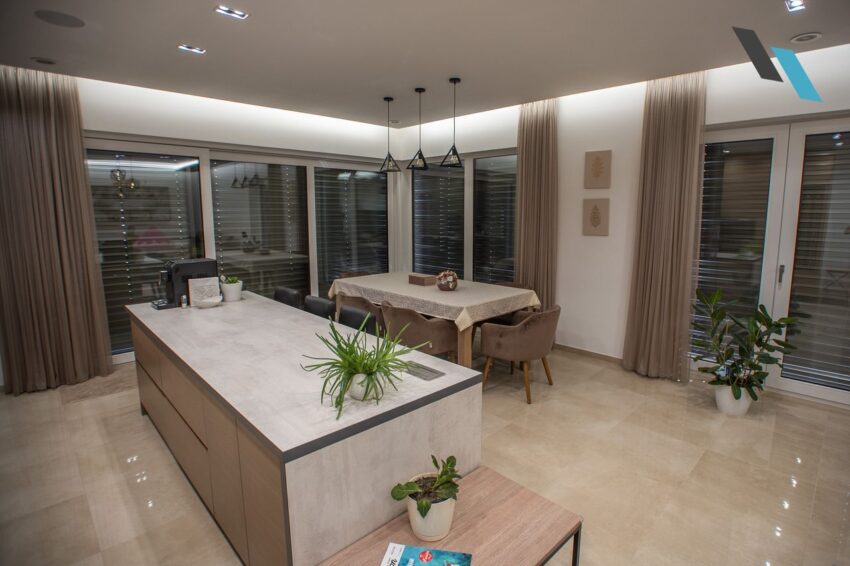

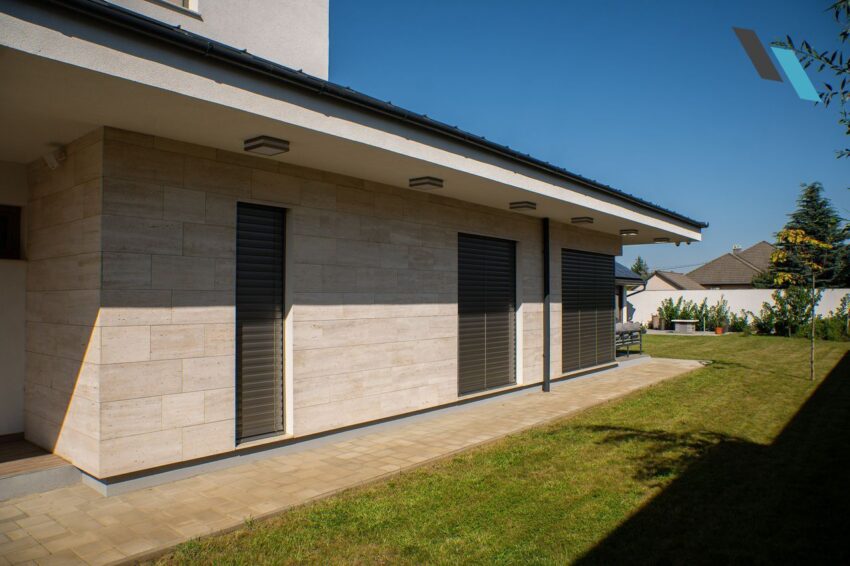

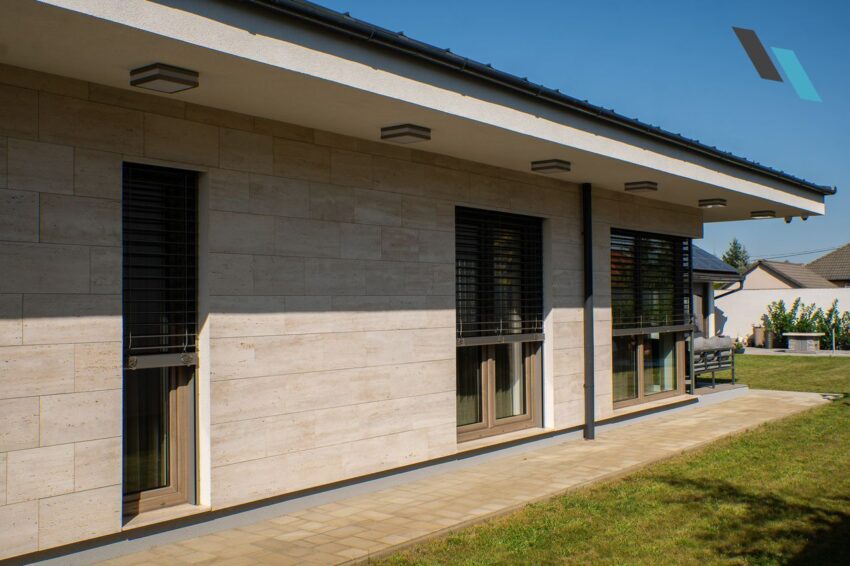

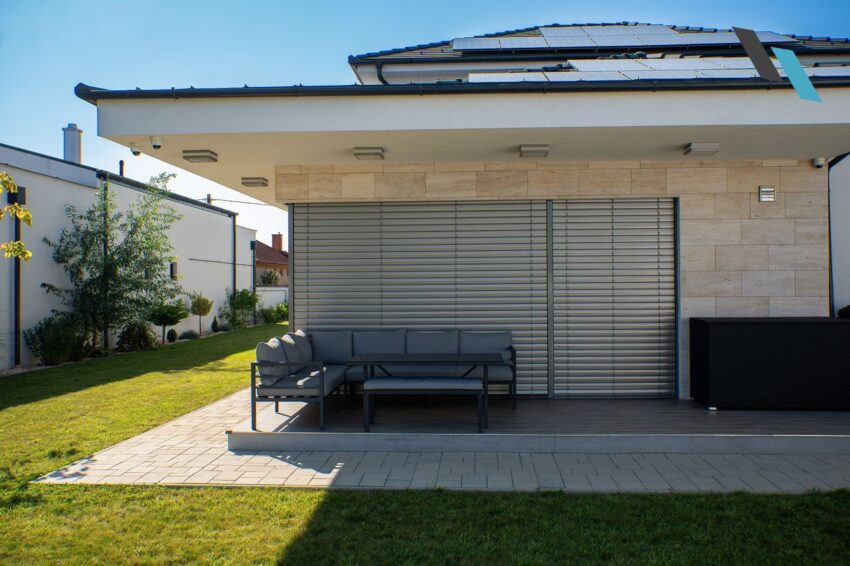

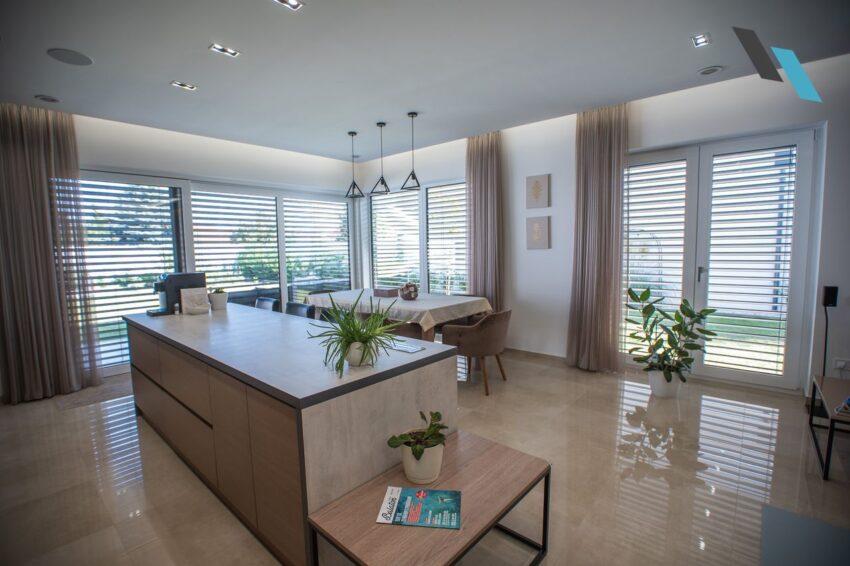

Fotók
Előnyök
- Komplett rendszer
A végtermék alkatrészei nem a helyszínen kerülnek összeépítésre hanem gyári körülmények között építjük össze tokozatot + lamella csomagot + opcionális szúnyoghálókat + rádiójelvevő egységeket. - Hőhídmentes kialakítás
Az árnyékoló tokozat öntartó jellegűen továbbítja terheit a lefutósín profil felé, hagyományos rendszerekkel ellentétben nem szükséges kiegészítő konzolos rögzítés a teherhordó felületen. Konzolozás csak és kizárólag 400 – 500 cm-es szélesség vagy sarok sorolás esetén szükséges. - Kevesebb hibalehetőség beépítésnél
A gyűjtő szerkezetek összeépítése ipari körülmények között történik előre meghatározott és letesztelt irányelvek alapján, a helyszínen mint egy lapra szerelt bútor kerül összeillesztésre a végtermék. - Egyszerűbb, gyorsabb beépítés
A furatok, illesztések mind gyárilag előkészítve a gördülékenyebb helyszíni összeépítés érdekében. - Vékony lefutósínek
A vékonyabb lefutósíneknek köszönhetően olyan helyeken is alkalmazható, ahol a többi öntartó rendszer nem beépíthető a kombilefutósín méretei miatt. - Költséghatékony megoldás
Öntartó rendszereink között az S-Kompakt Basc a legköltséghatékonyabb megoldás.
Videók
LETÖLTHETŐ ANYAGOK
Csomóponti rajzok
-
S-Kompakt Basic lefutósín
pdf
-
S-Kompakt Basic lefutósín kiemelő profillalpdf
-
S-Kompakt Basic Z90 vakolható tokkal, szúnyogháló nélkülpdf
dwg
-
S-Kompakt Basic Z90 vakolható tok pliszé szúnyoghálóvalpdf
dwg
Minőségi tanúsítványok
-
Alumark műszaki bevizsgálási jegyzőkönyv (angol és német nyelven)pdf
pdf
-
Geiger adatlappdf
MŰSZAKI PARAMÉTEREK
Rendszer részei
- Lefutó alaptest, mely profilra homlokzati irányból fedő burkolás kerülhet. A kávában egy filigrán, nyílászáró színével megegyező, azzal összeolvadó hatást keltő alumínium betét jelenik meg.
Ebbe az alaptestebe kerül a lamella csomag megvezetésére kiképzett betét sín, valamint a nyílászáró felöli kamra előtti kiképzés ad helyet a színazonos burkolati elemnek. Ezen burkolati elem eltávolítását követően válik láthatóvá a szúnyoghálóink fogadására kiképzett kamra, melybe opcionálisan (akár utólag is) beszerelhető pliszé vagy rolós szúnyoghálónk. - Igény esetén a rendszerhez épített szúnyogháló (mobil vagy pliszé) - ez esetben azonban kiemelő-, adapterprofil alkalmazása szükséges
- Alumínium zsaluzia tok oldalvégzáró elemekkel, melyek biztosítják az alaptesthez történő teherátvitelt. A tok profil alapanyaga 1,5 mm-es negyedkemény ötvözet, mely hajlítást követően profil keménységűvé szilárdul.
A tok profil hajlított méretei bizonyos kereteken belül egyedileg meghatározhatóak, hogy az Ön csomóponti rajzaiba és a helyszínen is a legpontosabb illeszkedést biztosítsák.
Tok profil ajánlásaink regisztrációt követően letölthetőek, melyek tartalmaznak vakolható (rejtett) vagy látszó tokos kialakításokat is, de ezektől eltérő egyedi profil kialakítására is van lehetőség, ehhez ajánlott kollégánkkal történő konzultáció. - Zsaluzia szerkezet – Bármely szimpatikus peremezett lamella típussal (C-65, C-80, S-90, Z-70, Z-90) kérhető a rendszer méret megkötések nélkül. A különböző lamella profilok különböző gyűjtési csomag méretekkel rendelkeznek, ajánlott a “Gyűjtési csomag magasság” menüpontban szereplő méretek áttanulmányozása.
Méret lehetőségek
- Szélesség: max. 400 cm
Szélessége kompromisszumokkal növelhető 500 cm-ig, ez esetben a tok két darabból készül és kiegészítő konzolokkal szükséges a tokozatot rögzíteni a teherhordó falazathoz vagy teherhordó szerkezethez .
(lehetséges konzol típusokat lsd. bővebben az “Alkalmazható tartókonzolok” menüpont alatt).
Bővebb részletekért forduljon kollégáinkhoz bizalommal. - Magasság: max. 400 cm (gyűjtési magassággal, tokmérettel együtt értendő méret)
Árnyékolt felület maximális mérete egy mezővel:
- 9 m2 kézi mozgatással (rejtett tok esetén nem alkalmazható)
- 20 m2 motoros mozgatással (F80 és C65 lamellák esetén 14 m2)
Zsaluzia minimális szélessége:
- 40 cm kézi mozgatással (rejtett tok esetén nem alkalmazható)
- 60 cm (55) motoros mozgatással
A zsaluziák minimális szélességét befolyásolja a beépített alkatrészek mérete és a termék végsúlya – túl könnyű szerkezet esetén a lamellák nem fognak tudni leereszkedni.

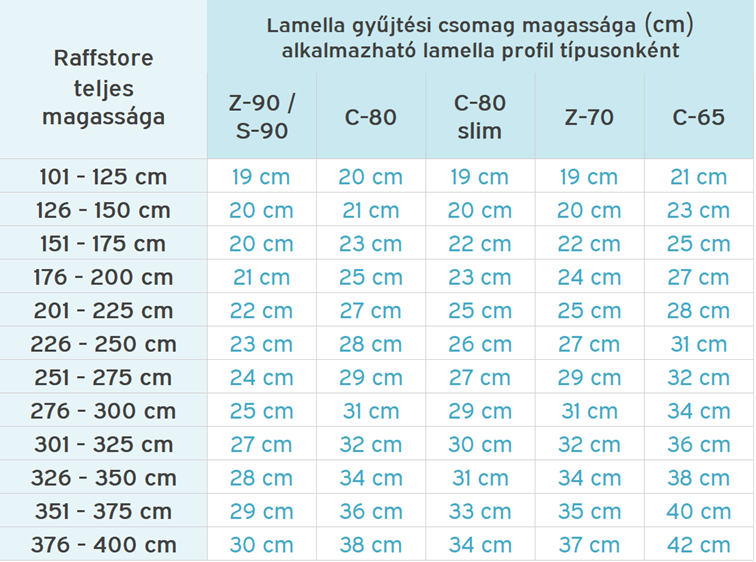

Gyűjtési csomag magasság
C-80 Slim lamella profilja megegyezik a C-80 esetén alkalmazottal, a kisebb gyűjtési csomag a lamellák egymáshoz képest eltolt gyűjtésével érjük el.
Alkalmazható tartókonozolok
- 1-es karnis tartó konzol (gyárilag beépítésre kerül a tokozatba)
- Sarok sorolt szerkezet esetén vagy 400 cmm feletti szélesség alkalmazásához szükséges szög acél rögzítő konzolok alábbi kinyúlási méretekkel:
125 mm; 145 mm; 180 mm; 200 mm; 240 mm
Színvilág
Általánosan bevett színajánlás textil árnyékolókkal ellentétben lamellás szerkezetek esetén nem igazán létezik. Jellemzően két szempont alapján történik a színválasztás: a nyílászárókkal történő harmonizálás vagy kontrasztos megjelenés elérése, mely játékot kölcsönöz a homlokzat számára.
A raffstore színválasztásánál az alábbi alkatrészek színét különböztetjük meg:
- Lefutósínek
A szerkezet szélein végig futó profil színezése jellemzően a nyílászáró színével harmonizál. Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Tok vagy takarólemez
Az összegyűjtött lamella csomag takarására is szolgáló alumínium burkolat kialakításától függően (rejtett vagy látszó) fontos része a végleges megjelenésnek. Látszó tok esetén annak külseje míg rejtett tok esetén a vakoló élek és belső oldal kap nagyobb oda figyelést fújáskor.
Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Záróléc
A lamella csomag alsó, kezdő lamellája egy extrudált profilra kerül rápattintásra. Ez a profil adja a leengedéshez szükséges súlyból adódó húzó erőt. Leengedett állapotban (zárt pozícióban) ez a profil jellemzően nem látszódik, színének szerepe felhúzott állapotban jelentkezik, ugyanis egy jól felszerelt raffstore záróléce síkban helyezkedik el annak tokozatának alsó síkjával (+/-).
Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Lamellák
Raffstore legjellemzőbb része, a szerkezet arca. A lamella profilok felületkezelése nem színterezéssel (nem RAL kód alapján) történik.
A lamellák felületkezelése egy speciális többrétegű kopásálló lakkozás, mely színnek leginkább megfelelő RAL kód kerül meghatározásra a gyártó által – ez a meghatározás egyes esetekben árnyalatnyi eltérést jelent, míg egyes színek esetén (pl.: 7016) szinte tökéletes egyezést eredményez. Egyes színek esetén nem került RAL szín meghatározásra (pl.: bronz), mert annak a színnek nincs megfeleltethető lamella színe.
Lamella szín választékunkat és ahhoz legközelebb álló RAL megfelelőit a lenti táblázatban találja.
* A táblázatban szereplő szám a lamella színének leginkább megfelelő RAL számot tartalmazza, a lamellák környezetének színválasztása egyéni meghatározás alapján történik.
Működtetés
Rádiós vagy vezetékes motoros működtetés lehetséges, integrálható okos épület vezérlésbe.
Szélállósági besorolás
Szélállóság szabadonálló változat esetén:
Szélállóság üvegfelület elé szerelve:
Megjegyzés
- A zsaluzia szélessége tartalmazza a vezetősín szélességét is.
- Magassága pedig a karnis és az alumínium tok magasságával együtt értendő.
- A zsaluzia beltartalom szélessége = tok szélessége – 5 / 5 mm oldalanként
Projekt kiírási szöveg
Alumark S-Kompakt Basic öntartó zsaluzia-rendszer, C-65/C-80/S-90/Z-70/Z-90 alumínium lamellás kültéri zsaluzia C/S/Z alakú, peremezett és gumi záróprofillal ellátott, mindkét oldalán lakkozott lamellákkal, szintetikus, kevlár erősítésű létra és 8 mm-es mozgató szalaggal, sínes megvezetéssel. Szélállóság 90/75 km/h. Szín: …
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
