Perfekt tokos standard zsaluzia
A Perfekt zsaluziatok egy anyagában hőszigetelt zsaluziatok rendszer, amely áthidaló helyére és nyílászáróra is építhető. Prémium minőségű német alapanyagokból Magyarországon, egyedi szélességi méretekben gyártott termék. Ezeket az típusokat - kialakításuknak köszönhetően - elsősorban építkezés vagy felújítás során javasoljuk.
Mag.: 400 cm
Mag.: 400 cm
Mag.: 400 cm
Mag.: 400 cm
Mag.: 400 cm
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánjuk
Gyártóról / Márkáról
Perfekt zsaluziatok egy anyagában hőszigetelt, felsőtokos rendszer. Alapanyagai válogatott minőségben kerültek kiválasztásra a tervezéskor a német Lehr gyárában. A végtermék összeépítése itthon történik, ezért kedvező ár, érték arányú árnyékoló, amely egyedi szélességi méretekben, mm-es pontosságban, mélységi mérete jellemző tégla méretekben érhető el.
A tok energiahatékony, hőszigetelése megfelel a németországi passzívház minősítésben előírt értékeknek, így biztos lehet alkalmazásával a megfelelő csomópontok hozhatóak létre megálmodott épületeinken.
A tok rendszer kétféle beépítés módban készülhet, mely két féle építési típushoz igazodik:
– Pillérvázas építéshez vagy felújításhoz:
Nyílászáró tokprofiljára építhető kivitel. Ebben az esetben a fal kihagyása tokkal növelt magassági méretben készül, az árnyékoló tokot segédvasak segítségével rögzítik a nyílászáróhoz és azzal együtt építik be.
Jelölése: Perfekt AE
– Hagyományos, falazott építés, áthidaló elem helyére történő beépítés:
A Perfekt tok ez esetben bent maradó zsaluzatként, az áthidaló elemek helyére épülnek, melyre a vasalatok elhelyezését követően a koszorút közvetlenül a tokra öntik rá – ehhez 12-12 cm felfekvést kell biztosítani a falazaton (habarcságyban), valamint 50 cm-enként alátámasztás szükséges a beton megszilárdulásáig.
Jelölése: Perfekt ST
- annak aki hőszigetet zsaluziatokos kivitelt keres, akár passzívház minőségben is
- annak aki utólag is bővíthető zsaluzia tok megoldást keres
- annak aki áthidaló helyére építhető zsaluziatokot keres
Az Atenád Kft. több mint 25 éve gyárt kiváló ár-érték arányú árnyékolástechnikai termékeket. A vállalat célja, hogy minőségi, innovatív, stílusos és megfizethető árnyékolástechnikai termékek kifejlesztésével és gyártásával növeljük vásárlói, az Atenád márka kedvelőinek életminőségét, otthonának és munkahelyének komfortját. Az Atenád Kft. országos viszonteladó hálózatán keresztül értékesíti termékeit.

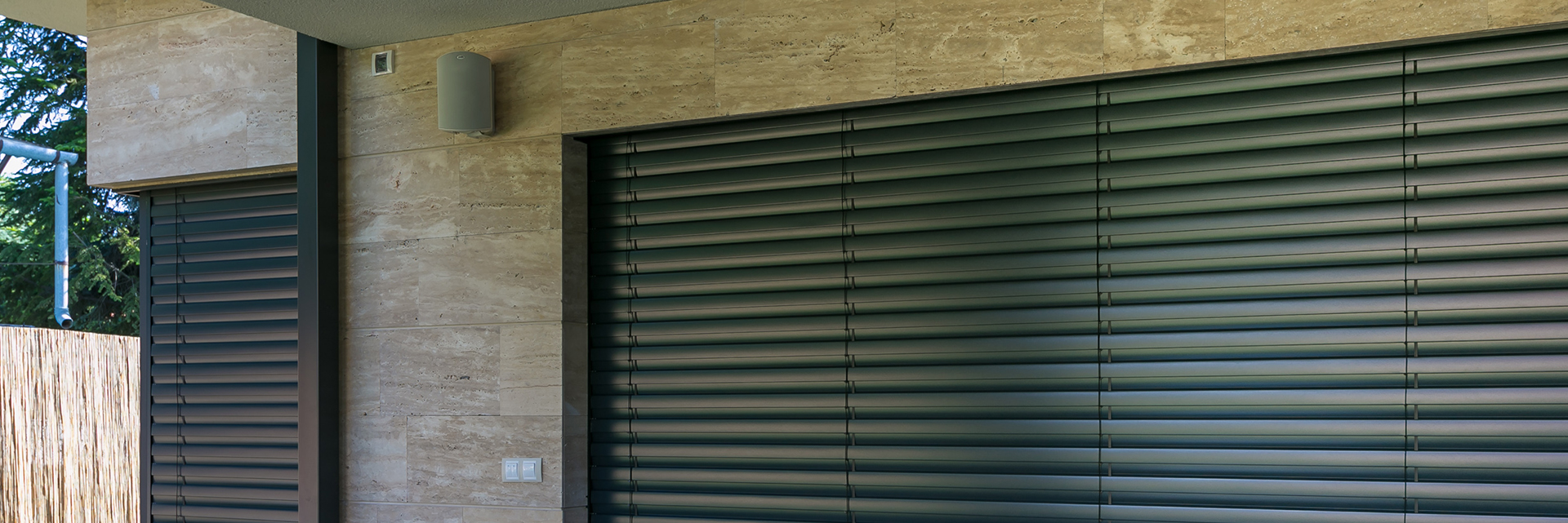

Fotók
Előnyök
- Költséghatékony megoldás
A tok beépítésével szükségtelenné válik az áthidaló elemek beépítése. - Különböző vastagsági méretek
A zsaluziatokok több vastagsági méretben állnak rendelkezésre a falazatnak megfelelően: 30, 36 cm kialakítással. - Kiváló hő- és hangszigetelő
Akár passzívházba is beépíthető a kiváló hő- és hangszigetelési tulajdonságoknak és a maximális energia megtakarításnak köszönhetően. - Hőhídmentes csomópont
A tok alkalmazásával hőhídmentes csomópont jön létre az épület szerkezetében. - Szúnyoghálók integrálhatók
Több típusú szúnyogháló rendszer integrálható utólag is. - Nincs hibalehetőség
Nincs hibalehetőség a nyílászárók beépítése során, mivel a tok alsó profilja tökéletes pozíciót ad a rögzítéshez.
Videók
LETÖLTHETŐ ANYAGOK
Csomóponti rajzok
-
Perfekt ST áthidaló helyére építhető zsaluziatok
dwg
pdf
-
Perfekt AE nyílászáróra építhető zsaluziatokdwg
pdf
-
Jumbo hőszigetelt zsaluziatokdwg
pdf
Minőségi tanúsítványok
-
Alumark standard zsaluziák teljesítmény nyilatkozatpdf
-
Alumark műszaki bevizsgálási jegyzőkönyv (angol és német nyelven)pdf
pdf
-
Geiger adatlappdf
MŰSZAKI PARAMÉTEREK
Rendszer részei
- Lefutósín, mely biztosítja a lamellák szélálló megvezetését.
- Alumínium zsaluziatok vagy takarólemez oldal végzáró elemekkel, mely biztosítja a gyűjtési csomag elrejtését.
Tok profil ajánlásaink regisztrációt követően letölthetőek, melyek tartalmaznak vakolható (rejtett) vagy látszó tokos kialakításokat is, de ezektől eltérő egyedi profil kialakítására is van lehetőség, ehhez ajánlott kollégánkkal történő konzultáció. - Raffstore szerkezet – Bármely szimpatikus peremezett lamella típussal (C-65, C-80, S-90, Z-70, Z-90) kérhető a rendszer méret megkötések nélkül. A különböző lamella profilok különböző gyűjtési csomag méretekkel rendelkeznek, ajánlott a “Gyűjtési csomag magasság” menüpontban szereplő méretek áttanulmányozása.
- Tok: Hőszigetelő Polystyrol tok – Vakolható Heraklith lemez – Feltolásgátló peremmel – 8 cm-es szerelőnyílás – Külső kefés szerelőfedél – Szigetelt Polypropylén tokvég
Méret lehetőségek
- Szélesség: max. 500 cm
- Magasság: max. 400 cm (gyűjtési magassággal, tokmérettel együtt értendő méret)
Minimális méretek:
- 40 cm kézi mozgatással (rejtett tok esetén nem alkalmazható)
- 60 cm (55) motoros mozgatással
A zsaluziák minimális szélességét befolyásolja a beépített alkatrészek mérete és a termék végsúlya – túl könnyű szerkezet esetén a lamellák nem fognak tudni leereszkedni.

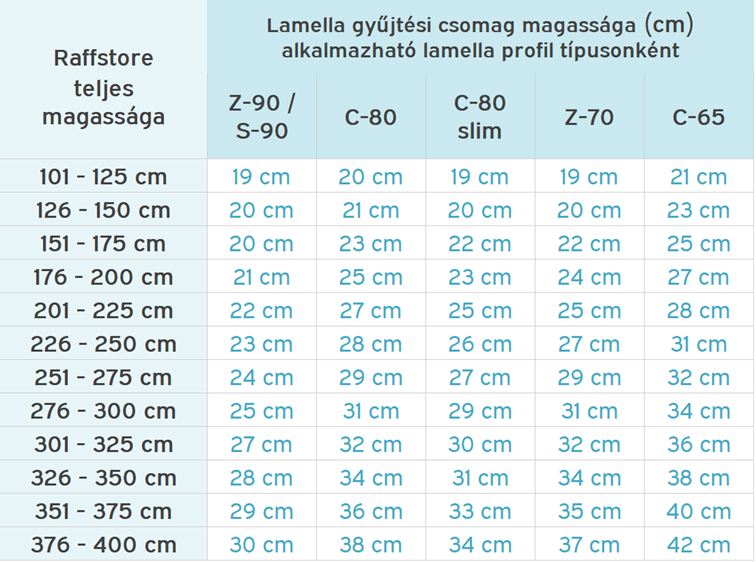

Gyűjtési csomag magasság
Perfekt tok gyűjtési mérete maximum 24 cm, az ennél nagyobb lamella csomagok kifognak lógni a tokból.
Hőszigetelési értékek
| Psi-érték »ψ« | 0,26 W/(mK)* |
| Usb: | 0,66 W/(m2K)* |
| C1 Pa | 0,069 [m3/h]* |
| C10 Pa | 0,35 [m3/h]* |
| C50 Pa | 1,07 [m3/h] * |
Rögzítés
Perfekt ST:
- Max. 22 cm-es monolit vasbeton koszorú alá bent maradó zsaluzatként
- Oldalanként 12 cm-es túllógással
Perfekt AE:
- A nyílászáró tokjához felülről csavarozva
- Az adaptersínt a nyílászáróhoz csavarozva, majd a lefutót az adaptersínhez csavarozva
Színvilág
Általánosan bevett színajánlás textil árnyékolókkal ellentétben lamellás szerkezetek esetén nem igazán létezik. Jellemzően két szempont alapján történik a színválasztás: a nyílászárókkal történő harmonizálás vagy kontrasztos megjelenés elérése, mely játékot kölcsönöz a homlokzat számára.
A raffstore színválasztásánál az alábbi alkatrészek színét különböztetjük meg:
- Lefutósínek
A szerkezet szélein végig futó profil színezése jellemzően a nyílászáró színével harmonizál. Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Tok vagy takarólemez
Az összegyűjtött lamella csomag takarására is szolgáló alumínium burkolat kialakításától függően (rejtett vagy látszó) fontos része a végleges megjelenésnek. Látszó tok esetén annak külseje míg rejtett tok esetén a vakoló élek és belső oldal kap nagyobb oda figyelést fújáskor.
Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Záróléc
A lamella csomag alsó, kezdő lamellája egy extrudált profilra kerül rápattintásra. Ez a profil adja a leengedéshez szükséges súlyból adódó húzó erőt. Leengedett állapotban (zárt pozícióban) ez a profil a nyílászáró alsó profiljától jellemzően nem látszódik, színének szerepe felhúzott állapotban jelentkezik, ugyanis egy jól felszerelt raffstore záróléce síkban helyezkedik el annak tokozatának alsó síkjával (+/-)
Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Lamellák
Raffstore legjellemzőbb része, a szerkezet arca. A lamella profilok felületkezelése nem színterezéssel (nem RAL kód alapján) történik.
A lamellák felületkezelése egy speciális többrétegű kopásálló lakkozás, mely színnek leginkább megfelelő RAL kód kerül meghatározásra a gyártó által – ez a meghatározás egyes esetekben árnyalatnyi eltérést jelent, míg egyes színek esetén (pl.: 7016) szinte tökéletes egyezést eredményez. Egyes színek esetén nem került RAL szín meghatározásra (pl.: bronz), mert annak a színnek nincs megfeleltethető lamella színe.
Lamella szín választékunkat és ahhoz legközelebb álló RAL megfelelőit a lenti táblázatban találja.
* A táblázatban szereplő szám a lamella színének leginkább megfelelő RAL számot tartalmazza, a lamellák környezeténak színválasztása egyéni meghatározás alapján történik.
Működtetés
Kézi hajtókaros, rádiós vagy vezetékes motoros működtetés lehetséges, integrálható okos épület vezérlésbe.
Szélállósági besorolás

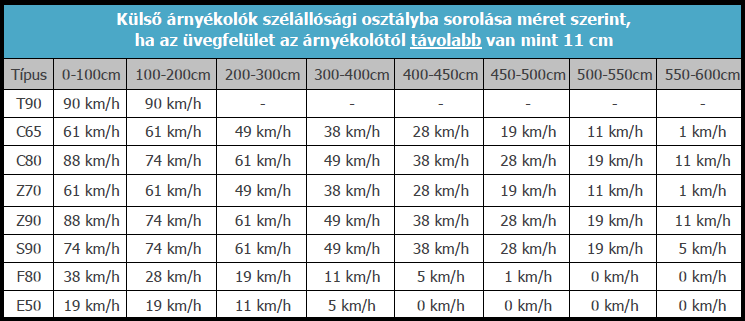

Szélállóság szabadonálló változat esetén:

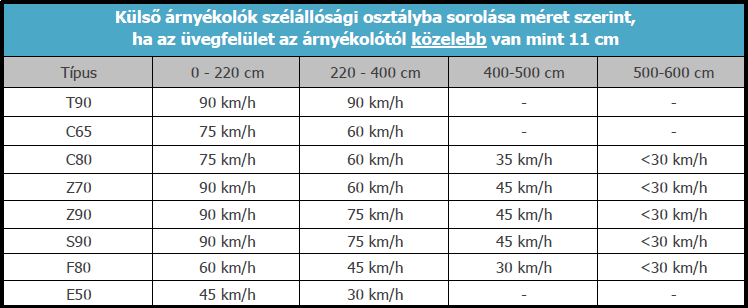

Szélállóság üvegfelület elé szerelve:
Kérhető extrák
Hőszigetelt elektromos kötődoboz.
Megjegyzés
- A tok maximum 6 m hosszúságban rendelhető
- A tokméretnek meg kell felelnie a gyűjtési magasság méretének
- A nyílás mindkét oldalán 12 – 12 cm felfekvést kell biztosítani
- A vasbeton koszorú legfeljebb 22 cm vastag lehet
Projekt kiírási szöveg
Alumark Perfekt ST / AE 200 vakolható, hőszigetelt, nyílászáróra építhető zsaluziatok. Méretek:
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
