Alumark láncos zsaluzia
Az Alumark láncos zsaluzia a külső lamellás árnyékolók legújabb generációjához tartozik. Különlegessége, hogy forgatható és összegyűjthető alumínium lamelláit emelőszalagok és döntést végző létrák nélkül működtethetjük ugyanúgy, mint hagyományos zsaluziák esetében. Vizuálisan szabadabb, légiesebb megjelenést nyújt.
Mag.: 400 cm
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánjuk
Gyártóról / Márkáról
Az Alumark láncos zsaluzia a Raffstore-ok, vagyis a külső lamellás árnyékolók legújabb generációjához tartozik. Különlegessége, hogy emelőszalagok és döntést biztosító létrák nélkül biztosítja a hagyományos raffstore-oknál megszokott működést. Alumínium lamellái forgathatók és összegyűjthetők, így nyújt vizuálisan szabadabb, légiesebb megjelenést, míg teljesen leengedett állapotban markáns designja zárt közeg hatását kelti. Lamellái megemelése alsó végállásban gátolva van, így egy szellőztetés esetén megfelelő akadályt biztosíthat besurranó tolvajok ellen, ugyanis a lamellák eltávolítása zajt kelthet.
A rendszer mozgatását a határozott megjelenésű lefutósínek rejtik. Egy láncos működtetés biztosítja a mozgató mechanizmust, zárt állapotban a feltolásgátlást.
A lamella csomag teherhordása öntartó jellegű, terheit a lefutósín profilra továbbítja – ennek ellenére nem beszélhetünk teljesen öntartó rendszerről, mert az opcionális tokozatot konzolozással tudjuk a teherhordó felülethez rögzíteni.
A hazai gyártásnak köszönhetően a zsaluzia ára rendkívül kedvező ár, érték arányt kínál.
Olyan függőleges nyílászárók esetén javasolt az alkalmazása, ahol fontos a magas esztétikai megjelenés. Akár betörésvédelmi funkcióval is rendelkezik.
- azoknak akik „high end” megoldást keresnek zsaluziával történő árnyékoláshoz
- akik a zsaluziák esetében általános emelőszalagok és mozgatólétrák nélküli működést részesítik előnyben
- akik zavartalanabb kilátást kívánnak elérni
Alumark zsaluzia-rendszereink fejlesztésénél elsősorban azt a tartjuk szem előtt, hogy minél kompaktabb módon oldjuk meg a különböző rendszerek integrációját.
Az Alumark az Archishade Kft. saját márkája, amely saját fejlesztést és gyártást tartalmaz. A márkát azért hoztuk létre, hogy ismert nyugat európai gyártók termékeit, az ő licence-ük alapján, az eredetivel azonos minőségben, de annál kedvezőbb áron és feltételekkel tudjuk kínálni vevőinknek.
Az Archishade Kft. egy árnyékolástechnikai eszközöket tervező és gyártó vállalat, amely 12 éves szakmai múlttal rendelkezik. Cégünk az építészek, ingatlan beruházók és fejlesztők szakmai partnere. Az árnyékolástechnikai eszközök gyártását Magyarországon, hazai munkaerővel végezzük, de a folyamatban külföldi (cseh és német) partnereink is részt vesznek fékész termékeket szállításával.

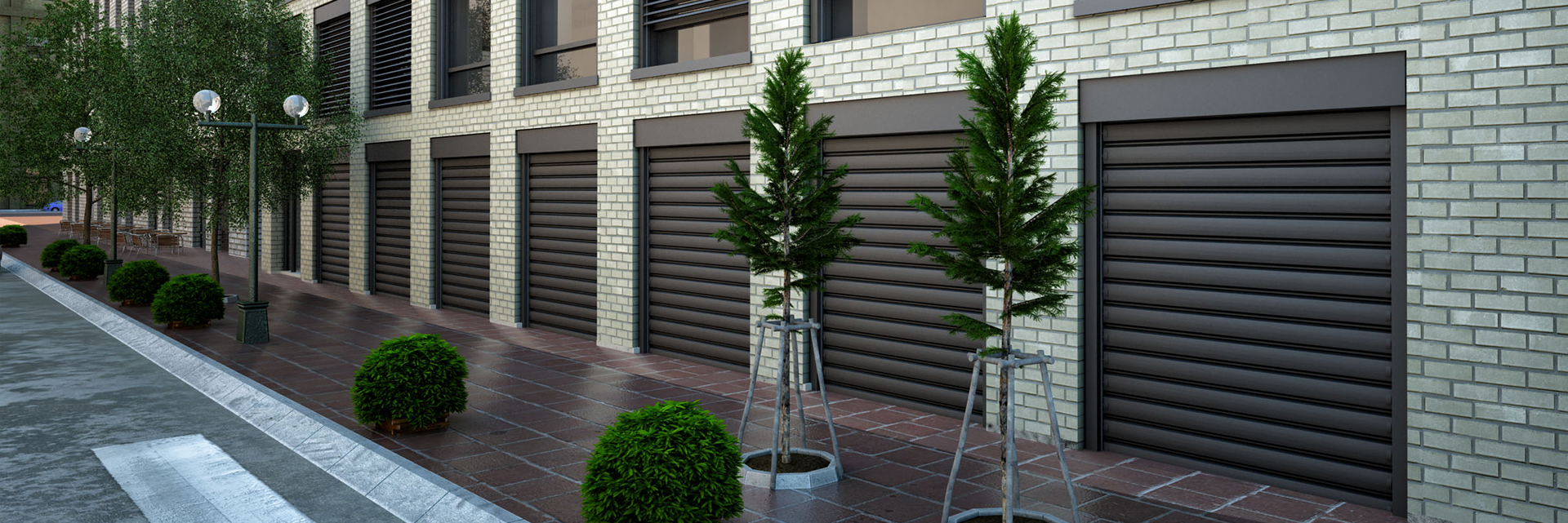

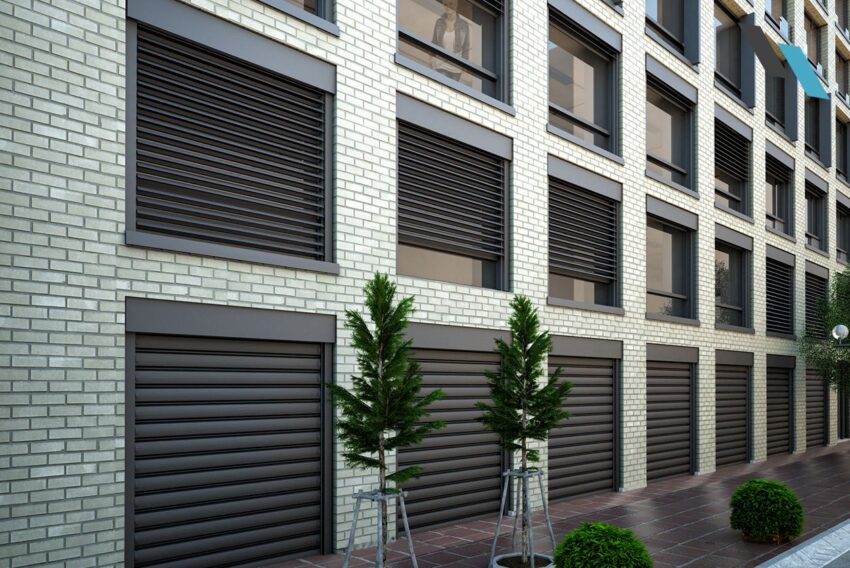

Fotók
Előnyök
- Biztonság
Alsó végállásban feltolásgátló (alulról nem feszíthető fel csak jelentős zajkeltéssel). - Letisztult megjelenés
Nincsenek látható működtető elemek, sem emelőszalag, sem létra nem jelenik meg vizuálisan. - Minőség
High-end megoldás - Elegáns megjelenés
Légies megjelenést kölcsönöz az épületnek
LETÖLTHETŐ ANYAGOK
Csomóponti rajzok
-
T90 látszó tokkal
dwg
pdf
-
T90 vakolható tokkaldwg
pdf
-
T90 vízszintes metszetdwg
pdf
MŰSZAKI PARAMÉTEREK
Rendszer részei
- Lefutósín, mely profilban a lamellák megvezetése történik, itt kap helyet a láncos mechanizmus, mely a lamella forgatást és összegyűjtést biztosítja.
- Alumínium zsaluzia tok oldalvégzáró elemekkel, melyek takarást biztosítanak a lamella gyűjtési csomagnak.
A tok profil hajlított méretei bizonyos kereteken belül egyedileg meghatározhatóak, hogy az Ön csomóponti rajzaiba és a helyszínen is a legpontosabb illeszkedést biztosítsák.
Tok profil ajánlásaink regisztrációt követően letölthetőek, melyek tartalmaznak vakolható (rejtett) vagy látszó tokos kialakításokat is, de ezektől eltérő egyedi profil kialakítására is van lehetőség, ehhez ajánlott kollégánkkal történő konzultáció. - Raffstore szerkezet – T90-es lamella profillal és fejsínnel.
Méret lehetőségek
- Szélesség: max. 280 cm
- Magasság: max. 400 cm (gyűjtési magassággal, tokmérettel együtt értendő méret)
Bővebb részletekért forduljon kollégáinkhoz bizalommal.
Zsaluzia minimális szélessége:
- 40 cm kézi mozgatással (rejtett tok esetén nem alkalmazható)
- 60 cm (55) motoros mozgatással
A zsaluziák minimális szélességét befolyásolja a beépített alkatrészek mérete és a termék végsúlya – túl könnyű szerkezet esetén a lamellák nem fognak tudni leereszkedni.

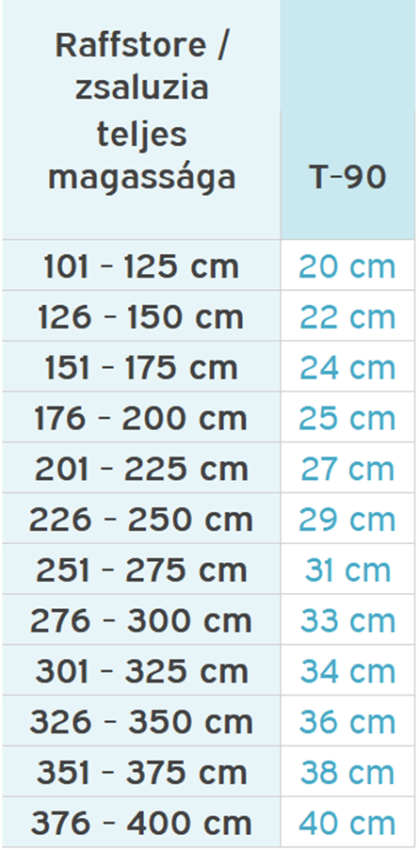

Gyűjtési csomag magasság
Alkalmazható tartókonzolok
Szög acél rögzítő konzolok alábbi kinyúlási méretekkel biztosítják U alakú takarások rögzítését.
125 mm; 145 mm; 180 mm; 200 mm; 240 mm
Színvilág
Általánosan bevett színajánlás textil árnyékolókkal ellentétben lamellás szerkezetek esetén nem igazán létezik. Jellemzően két szempont alapján történik a színválasztás: a nyílászárókkal történő harmónizálás vagy kontrasztos megjelenés elérése, mely játékot kölcsönöz a homlokzat számára.
A raffstore színválasztásánál az alábbi alkatrészek színét különböztetjük meg:
- Lefutósínek
A szerkezet szélein végig futó profil színezése jellemzően a nyílászáró színével harmónizál. Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Tok vagy takarólemez
Az összegyűjtött lamella csomag takarására is szolgáló alumínium burkolat kialakításától függően (rejtett vagy látszó) fontos része a végleges megjelenésnek. Látszó tok esetén annak külseje míg rejtett tok esetén a vakoló élek és belső oldal kap nagyobb oda figyelést fújáskor.
Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Záróléc
A lamella csomag alsó, kezdő lamellája egy extrudált profilra kerül rápattintásra. Ez a profil adja a leengedéshez szükséges súlyból adódó húzó erőt. Leegngedett állapotban (zárt pozícióban) ez a profil jellemzően nem látszódik, színének szerepe felhúzott állapotban jelentkezik, ugyanis egy jól felszerelt raffstore záróléce síkban helyezkedik el annak tokozatának alsó síkjával (+/-).
Felületkezelése szinterezéssel történik RAL kód alapján történő meghatározással az alábbi kivitelekben:
– Selyemfényű (standard)
– Matt
– Finom struktúr - Lamellák
Raffstore legjellemzőbb része, a szerkezet arca. A lamella profilok felületkezelése nem színterezéssel (nem RAL kód alapján) történik.
A lamellák felületkezelése egy speciális többrétegű kopásálló lakkozás, mely színnek leginkább megfelelő RAL kód kerül meghatározásra a gyártó által – ez a meghatározás egyes esetekben árnyalatnyi eltérést jelent, míg egyes színek esetén (pl.: 7016) színte tökéletes egyezést eredményez. Egyes színek esetén nem került RAL szín meghatározásra (pl.: bronz), mert annak a színnek nincs megfeleltethető lamella színe.
Lamella szín választékunkat és ahhoz legközelebb álló RAL megfelelőit a lenti táblázatban találja.
Láncos zsaluzia esetén a T-90 oszlop mérvadó.
| Színkód | Szín | RAL* | Lamellatípus |
| T-90 | |||
| 916 | Hófehér | 9016 | |
| 910 | Törtfehér | 9010 | Van |
| 902 | Szürkésfehér | 9002 | |
| 115 | Elefántcsont | 1015 | |
| 300S | Piros | 3000S | |
| 304 | Meggy-piros | 3004 | |
| 814 | Szépia-barna | 8014 | |
| 605 | Fenyő-zöld | 6005 | |
| 514 | Tenger-kék | 5014 | |
| 502 | Acél-kék | 5002 | |
| 735 | Halványszürke | 7035 | |
| 738 | Szikla-szürke | 7038 | |
| 140 | Ezüst | 9006* | Van |
| 907 | Ezüstszürke | 9007 | Van |
| DB702 | Szürke | - | |
| DB703 | Sötétszürke | - | Van |
| 748 | Gyöngy-szürke | 7048 | Van |
| 780 | Bronz | - | |
| 722 | Asztro-szürke | 7022 | |
| 716 | Antracit-szürke | 7016 | Van |
| 905 | Jet Black fekete | 9005 | |
| W210 | Aranytölgy | - | |
| 0001 | Fehér | - | |
| 0014 | Ezüst | - | |
| 0606 | Szürkésfehér | - | |
| 4459 | Világos bézs | - | |
| 4806 | Tejes kávé | - | |
| 4851 | Sötét barna | - | |
| 7016 | Antracit-szürke | 7016 | |
| 7113 | Gyöngyházszürke | 7113 | |
| 9007 | Ezüstszürke | 9007 | |
| P | Standard szín felár nélkül | ||
| E | Extra szín felár ellenében +10% | ||
| EE | Extra szín felár ellenében +25% | ||
* A táblázatban szereplő szám a lamella színének leginkább megfelelő RAL számot tartalmazza, a lamellák környezetének színválasztása egyéni meghatározás alapján történik.
Működtetés
Rádiós vagy vezetékes motoros működtetés lehetséges, integrálható okos épület vezérlésbe.

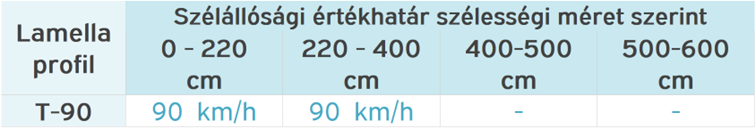

Szélállósági besorolás
Projekt kiírási szöveg
Alumark T90 láncos működtetésű, vezetősínes, motoros zsaluzia ……. lamellaszínnel és RAL….. szerkezetszínnel, vakolható lemeztokkal
Alumark T90 láncos működtetésű, vezetősínes, motoros zsaluzia ……. lamellaszínnel és RAL….. szerkezetszínnel, látszó lemeztokkal
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
