M893 - A háromszög formájú textilárnyékoló

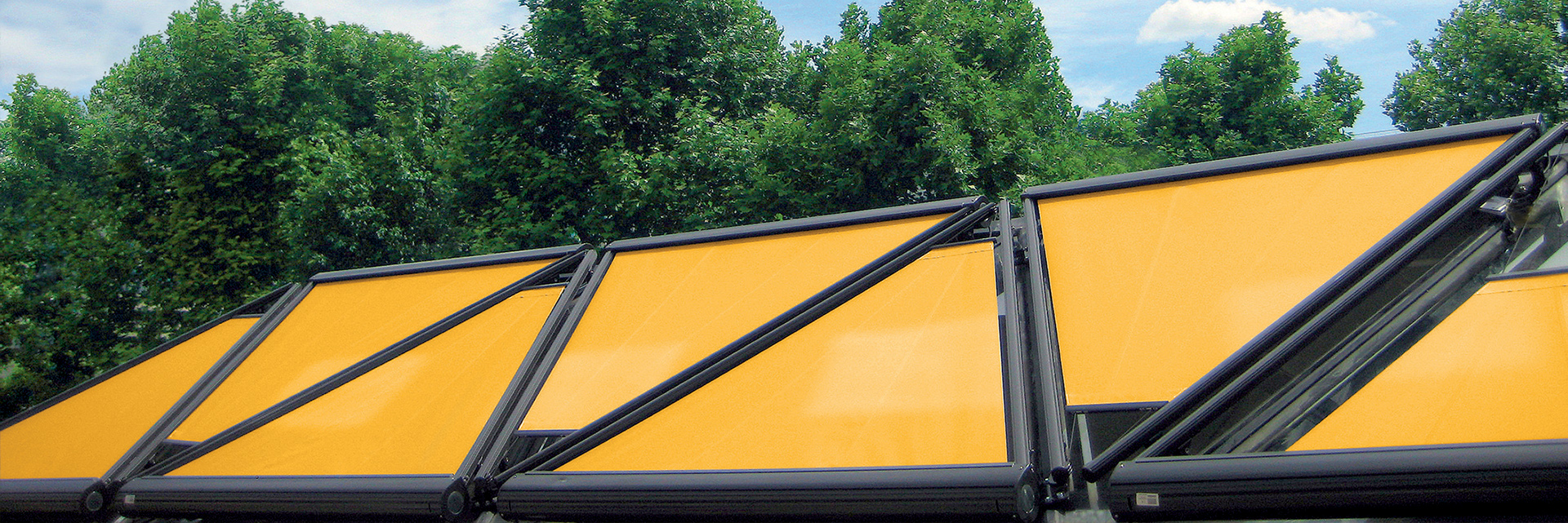

Prémium minőségű háromszögletű kültéri textilárnyékoló, mely tökéletes választás csúcsos ablakokhoz vagy üvegtetőkhöz. Az erős tok megvédi a textilt a szennyeződésektől. A rendszer garantálja, hogy a textil minden állásban tökéletesen feszes maradjon.
Mag.: 5000 mm
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánjuk
Gyártóról / Márkáról
Gyártói tanácsok
Az M893-as az egyetlen általunk ismert korrekt háromszög alakú textil árnyékolási megoldás a piacon. Anyaghasználatát magas minőségnek és a több év tizedes német szakértelemnek köszönhetjük. A lefutósínek mellett a megvezetésről és kihúzásról acél sodronyok gondoskodnak.
Ez a típus egyaránt alkalmazható horizontális és vertikális árnyékoló szerkezetként így adva több játék teret az építészeti tervezés során.
Minden olyan bevilágító (üveg vagy polikarbonát) árnyékolására (függőleges vagy vízszintes), mely megköveteli a háromszög formát, a maximális mérettartományokon belül.
Minden olyan bonyolult és kivételes tetőformákra, ahol jelen van a háromszög formájú nyílászáró, melynél szükség van egy olyan árnyékolástechnikai termékre, ami hatékonyan képes lefedni az adott területet.
A 4. generációs családi vállalkozásként a Markilux közel 50 éve gyárt olyan napellenzőket, amelyek az egyik legmagasabb színvonalat képviselik. Ami a markiluxot egyedivé teszi, az a tervezői minőségű napellenzők és a napellenzőhuzatok szövésének egy fedél alatt történő kombinációja, ezért valóban „Made in Germany” a vállalat az utolsó részletig.
A háromszög formavilág esetében rendkívül körültekintően kell az árnyékoló telepítési lehetőségét mérlegelni / megtervezni, mely nem nyújt 100 %-os napvédelmet, mivel a felhúzott állapotában a termék egy 25 cm-es sávban háromszög formában, a záró technológia miatt fényrést generál a lefutósín és a textil között.
Fotók
Előnyök
- Alakos kialakítás
Lehetőséget biztosít olyan nyílászárók vagy egyéb bevilágítók árnyékolására, melyek megkívánják a háromszög formát. - Sokrétű felhasználhatóság
- Széles választék
Az árnyékoló széles spektrumú textil és szín választékkal érhető el. - Okos otthon kompatibilis
Az árnyékoló kizárólag motorizáltan működtethető, így intelligens otthon rendszerbe is integrálható.
Videók
LETÖLTHETŐ ANYAGOK
Katalógus, prospektus
Minőségi tanúsítványok
-
Teljesítmény nyilatkozat
pdf
pdfSzerelési útmutatók
-
Szerelési útmutatópdf
MŰSZAKI PARAMÉTEREK
Technikai képek (részletfotók)
Rendszer részei
A szerkezet kizárólag háromszögként alkalmazható.

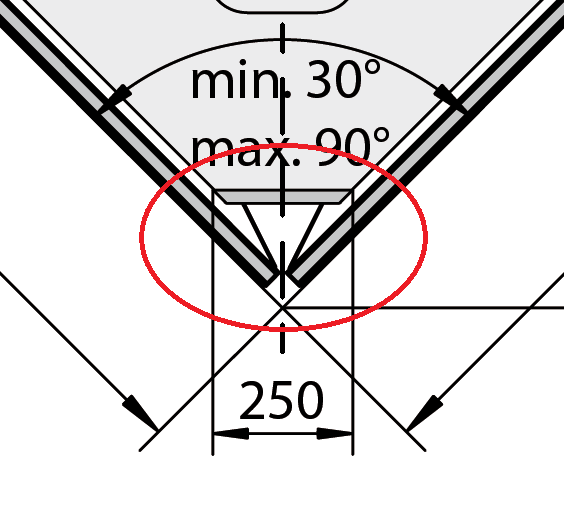

A szárakat extrudált alumínium sodronyfeszítő lefutósínek teszik ki, melybe acélsodrony és gázrugó van beépítve, mely a tokszerkezetben végződik, merőlegesen a két szárra történő találkozással. Továbbá a rendszer feszített textillel készül, mely a két sodronyfeszítő végén találkozik egymással (KINYÚJTOTT ÁLLAPOTBAN A TEXTIL NEM TELJESEN ZÁRÓDIK, MINIMUM 25 CM FÉNYRÉS LÁTHATÓ A SODRONYFESZÍTŐK VÉGÉN). A tokozatba, torziós rugó segítségével ellenfeszített ponyva tekeredik fel.
Méret lehetőségek
Szélesség alatt nem a tokszélességet értjük, hanem a szerkezet köré rajzolható háromszög tok felöli oldalának szélességét.
Háromszög szögei korlátozott szög tartományban választhatóak meg: A tok melletti szögek 45°-75°-ig lehetségesek. A szög a háromszög csúcsán 30°-90°-ig lehetséges.
Minimum méretek:
Szél.: 750 mm
Kinyúlás: nincs megadott minimum érték
Max. méretek:
Szél.: 4000 mm
Kinyúlás szimmetrikus háromszög esetén: 5000 mm
Kinyúlás aszimmetrikus háromszög esetén: 4000 mm
Kapcsolt szerkezetek
E termék esetében nem létezik kapcsolt szerkezet.
Szerkezeti és textil színvilág
Szerkezet (tok és lefutó) színek:
Választható színek felár nélkül: RAL 9016 (fehér), RAL 9006 (alumínium szürke – metálfényezés), RAL 8019 (szürkés-barna), 5233 Strukturált fehér, 5215 Strukturált szikla szürke (metálfényezés), 5204 Strukturált antracit (metálfényezés), 5229 Strukturált havanna barna
Felár ellenében egyéb szín kérhető.
Textil színek:
A textil Sunvas és Sunsilk (egyszínű textilekkel) választható alapárban.
Felár ellenében kérhető Transolair, illetve Soltis92 textilekkel is.
Működtetés
Motoros falikapcsolós vagy rádióhullámos működtetés.
Szélállóság
Legfeljebb 28-37 km/h.
Hóterhelés
Nem terhelhető.
Projekt kiírási szöveg
Alumínium tokozattal rendelkező, íves formavilágú, ellenfeszített háromszög árnyékoló, mely felszerelhető horizontálisan vagy vertikálisan kültéren. Alumínium lefutósínek közé fogott kültéri Acryl textillel, mozgatását fali kapcsolós vagy rádiós motor biztosítja.
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
