Winscreen Mini kültéri textilárnyékoló
A Winscreen Mini kültéri textilárnyékoló egy filigrán megjelenésű, tokozott textil árnyékoló. Ideális lakóingatlanok és irodaházak árnyékolásához, de alkalmazható műemlék épületek gerébtokos ablakaihoz is, a két szárny közé felszerelve. Kis tokmérete miatt ott is felszerelhető, ahova a hagyományos redőnyök nem férnének be. A hazai gyártásnak köszönhetően a kültéri textilárnyékoló ár szintje rendkívül kedvező. Nem csak árnyékoló, de szúnyogháló és dekoráció is egyben. Kézzel működtethető. Kis tokmérete miatt filigrán megjelenést kölcsönöz az épületnek és nem takar bele a nyílászáró üvegfelületébe. Széles színválasztékkal rendelkezik.
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánljuk?
Gyártóról / Márkáról
Gyártói tanácsok
A Winscreen Mini egy filigrán megjelenésű, kézi működtetésű kültéri textilárnyékoló. A formatervezésének köszönhetően harmonikusan illeszkedik a homlokzaton megtalálható hagyományos, és korszerű árnyékolókhoz egyaránt. Kis tokmérete ott is felszerelhetővé teszi, ahova a hagyományos redőnyök nem férnének be. Alkalmazható műemlékvédelmi épületek gerébtokos ablakainak két szárny közé történő felszereléséhez. Szerelőfedelének és könnyen cserélhető szövetbevezetőjének köszönhetően hosszútávú megoldást nyújt lakóingatlanok és irodaházak esetén egyaránt. Kis tokmérete miatt nem takar bele a nyílászáró üvegfelületébe, szinte részévé válik a nyílászárónak és a homlokzatnak

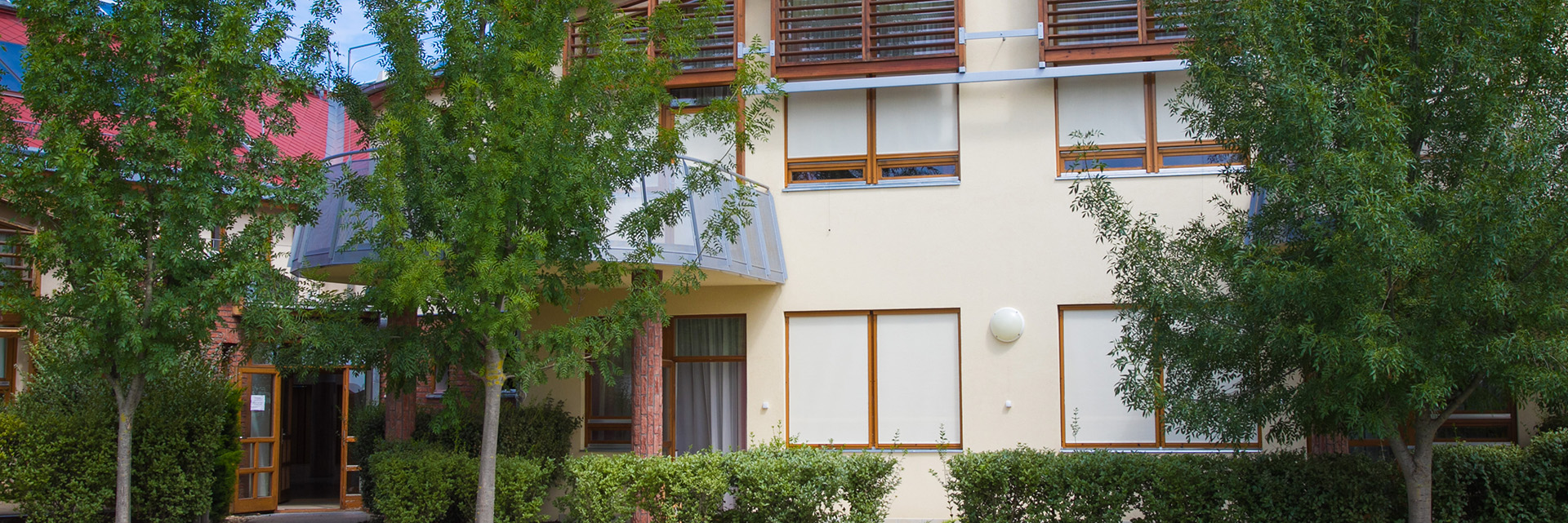

Fotók
Előnyök
- Harmonikus megjelenés
Mind a korszerű, mind a hagyományos formavilághoz harmonikusan illeszkedő formatervezés. - Filigrán megjelenés
Kis tokméret (6×6,2 cm). - Zárt tok
Zárt tokja megvédi a szövetet az időjárás viszontagságaitól. - Javíthatóság
Szerelőnyílásának köszönhetően könnyen javítható, akár a szövet is cserélhető.

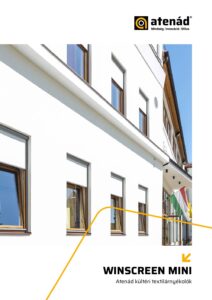

pdfMŰSZAKI PARAMÉTEREK
Technikai képek (részletfotók)
Rendszer részei
- Tok: Látszó kivitel, extrudált alumínium, külső szerelőfedéllel, íves forma
- Tengely: 24 mm-es horgonyzott acéltengely
- Szövet: Soltis 86, Soltis 92, Sergé
- Lefutó: 38X22-es extrudált alumínium,
- Záróléc: Alumínium profil, műanyag véggel, zajcsökkentő gumibetéttel
Elérhető méretek
Elkészíthető méretek:
| Szélesség | |||||||
| Magasság | 40 -140 cm | 140 – 150 cm | 150 – 160 cm | 160 – 170 cm | 170 – 180 cm | 180 – 190 cm | 190 – 200 cm |
| 40 – 100 cm | Gyártható | Gyártható | Gyártható | Gyártható | Gyártható | Gyártható | Gyártható |
| 100 – 110 cm | Gyártható | Gyártható | Gyártható | Gyártható | Gyártható | Gyártható | – |
| 110 – 120 cm | Gyártható | Gyártható | Gyártható | Gyártható | Gyártható | – | – |
| 120 – 130 cm | Gyártható | Gyártható | Gyártható | Gyártható | – | – | – |
| 130 – 140 cm | Gyártható | Gyártható | Gyártható | – | – | – | – |
| 140 – 150 cm | Gyártható | Gyártható | – | – | – | – | – |
| 150 – 200 cm | Gyártható | – | – | – | – | – | – |
Kapcsolt vagy osztott szerkezetek
Szerkezetek kapcsolása és osztása nem lehetséges.
Szélállósága
Nem szélálló.
Szerkezeti és textil színvilág
Tok, lefutók, Záróléc:
- Alapáras: RAL8019, RAL9016
- Feláras: Renolit fóliázva, RAL szinterezve, Tiger színterezve,
Szövet: Soltis 86, Soltis 96, Sergé
Textil típusok
A választható textilek mind kültérre tervezett, UV álló és fokozott strapabíróságú technikai textilek, melyek színválasztéka épp úgy tartalmazza a divatos pasztellesebb színeket mind a rikítóbb egyedi megjelenésűeket.
A rendszerhez dim-out (fényszűrő) és black-out (fényzáró) textilek választhatók. A textilek európai (Francia) beszállító partnereink az anyagok főbb tulajdonságait (többek közt: fény áteresztési értékek, vastagság, szakadószilárdság) EN ISO szabványban előírtak alapján készítik, így mindig biztos lehet benne, hogy az Ön által tervezett épület kiváló minőségű hővédelmet kap, mely hosszútávon kísérni fogja élettartama alatt.
Az egyes textilek esetén elérhető tekercs méretek (177 / 267).
A tekercs szélességből legyártható szerkezeti méret meghaladása esetén horizontális hegesztés készül a textilekbe.
Soltis 86 és Soltis 92
Poliészter textilek
Ez a fajta textil finom hálószerű szövetből készül, melyet tűzgátló PVC bevonattal látnak el (tűzvédelmi M1/M2 kategória). Ezzel az anyaggal a poliészter anyag a hossz és keresztirányú szálakat a bevonat készítése előtt és közben megnyújtják, hogy a szövet mérettartó és tartós legyen.
A textil szálai szövés után kapják meg a szín hordó réteget. A textilek két oldalának színe egyes esetekben különböző szín réteget kap, megkülönböztetésükre színkódot alkalmaznak a gyártók és megválasztható, hogy mely oldal nézzen az árnyékolóban számunkra domináns oldal felé:
CF1 – a minta fedlapja felé néző szín
CF2 – a minta hátoldala felé lévő szín
Amennyiben az árnyékoló magassága és szélessége meghaladja a 1,77 m-t, az árnyékolón vízszintes hegesztett összeeresztés lesz (Soltis 93 textil esetében ez a magasság 2,67 m).
A textil család legfőbb adatai és textúrája az alábbi táblázatban tekinthetők meg.
- Black-out (fényzáró): 100 %-ban tömör anyag, a fenti típushoz hasonló megjelenésű textil átellenes oldalán egy fényzárást biztosító PVC bevonat kerül felhelyezésre.. Amennyiben az árnyékoló magassága és szélessége meghaladja a 1,7 m-t, az árnyékolón vízszintes hegesztett összeeresztés lesz.
Textil típus- és színválasztási segédlet
Árnyékoló textilek esetén általános érvényű szabály, hogy a textil színe és tulajdonságai befolyásolják a vetett árnyék színét és erősségét, hőmérsékletét. Minél sötétebb egy textil, annál sötétebb árnyékot fog adni, viszont a meleget is jobban fogja szívni és sugározni környezete felé.
A gyártók vizsgálatokkal alátámasztva meghatározzák az egyes színek hőtechnikai tulajdonságait az alábbiak szerint:
Hőérzetet befolyásoló tulajdonságok
- AS (Solar Absorption factor) – Hőelnyelődés
Százalékos értékben megadja az elnyelt hősugárzás mennyiségét
- RS (Solar Reflection factor) – Hőtükröződési érték
Százalékos értéke a visszatükrözött hőenergiának
- TS (Solar Transmission factor) – Hőtükröződési érték
Textilen átengedett hőenergia százalékos értékben
- gtot (Shading coefficient) – Árnyékolási hatásfok
A nyílászárón átengedett teljes hőenergia az árnyékoló textillel együtt mérve
Vizuális tulajdonságok
- OF (Open factor) – Nyitottsági tényező
A textil szövése közti űr arányát adja meg %-os értékben. Minél nagyobb az érték annál ritkább a szövés, annál jobb a textil átláthatósága és annyival jobb a szellőzés a textilen keresztül.
- TV (Transmission Visual) – Látható fény átengedés
Nagyobb érték esetén több fény jut át a textilen keresztül így magasabb a fényerősséget (lux) eredményez
Textil lehetőségek
Az alábbi táblázatokban szereplő textilek a teljes kínálatot tartalmazzák, az itthoni vagy Belga raktár készletben eltérések lehetnek. Fenn tartjuk a jogot a szín és típus változás lehetőségére. Az alábbi táblázatok tájékoztató jellegűek, segítenek a kézi mintán szimpatikus textilek fizikai tulajdonságainak megismerésében. Azt ajánljuk, hogy a textil színeket és textúrákat rendelés leadás előtt mintán egyeztesse.
Az aktuális raktárkészlettel kapcsolatban javasoljuk vegye fel a kapcsolatot ügyfélszolgálati munkatársunkkal.
Sergé
Soltis86
Soltis92
Kiegészítő textil osztályozások
- Visual contact with the outside – Vizuális kapcsolat a külső oldallal
Ez az osztály 0-4-ig megadja, hogy teljesen leengedett árnyékoló textil esetén a belső oldalon állva 1 méter távolságra a textiltől mennyire felismerhető egy személy vagy tárgy a külső oldalon 5 méteres távolságban - Use of natural daylight – Természetes fény használata
A napvédelem kapacitása, hogy mennyire korlátozza a mesterséges fény használat idejét 0-4-es skálán
Természetes fény optimális használata napvédelem mellett - Glare – Ragyogás
A zavaró visszaverődések és kontrasztok csökkentésének mértéke 0-4-ig - Night privacy – Éjszakai privát szféra
Éjszakai külső szemlélő mennyire láthat a belső megvilágított tér felé 0-4-es skálán
Működtetés
Függőleges, kézi mozgatású árnyékoló. Rögzítése akasztóval történik, hasonló elven, mint a rolós szúnyogháló.
Kiírási szöveg
Atenád Winscreen Mini külső szövet ablakárnyékoló, külső szerelőfedeles 63 mm-es tokban, kefe betétes 38X22-es alumínium lefutókkal. …. színű alumínium alkatrészekkel, és Soltis………. szövettel.
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
