Panovista Max

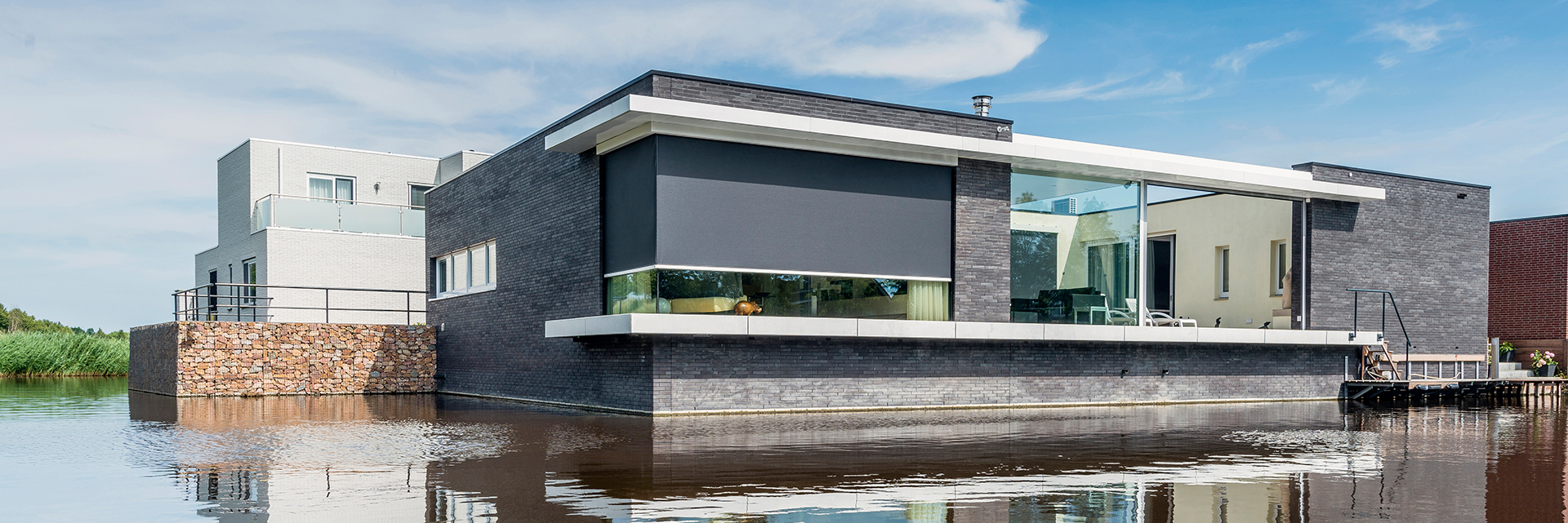

Extrém szélállósággal rendelkező kültéri textilárnyékoló ZIP-es megvezetéssel, üveg-üveg találkozású saroksorolt nyílászárók árnyékolására, energetikai tulajdonságokkal bíró speciális szövetekkel. A zip-es naphálók innovátorának első generációs terméke, megbízható, belga gyártásban.
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánljuk
Gyártóról / Márkáról
Gyártói tanácsok
A belga Renson® legújabb fejlesztései követik az építészeti trendeket. A legújabb fejlesztés lehetővé teszi sarokablakok és ajtók árnyékolását a sarkokon elhelyezett lefutó sínek és sodronyok nélkül. Ezzel lehetővé téve, hogy a panoráma csökkentése nélkül árnyékoljunk.
Ideális alkalmazási terület olyan sarok nyílászárók esetén, amelyek sarok profil nélkül, üveg-üveg találkozásával készülnek illetve olyan sarok ajtóknál, amelyeknek mozgó szárnya sarkokon találkozik külön sarok soroló profil nélkül.
Ez a megoldás tökéletesen elrejthető, az épület tömegének részévé tehető. A két szárny mozgása egyszerre történik, közös 90°-ban gérvágott záróléccel, a sarkokon zipzárral rögzített és fényrés nélküli textillel. Textil megvezetése a Fixscreen® esetén megismert ZIP technológiával történik a falkávákba rejtett lefutó sínekkel.
A Panovista Max árnyékoló alkalmazható:
- Üveg-üveg találkozású sarok nyílászárók függőleges árnyékolójaként kültéri alkalmazással (akár 30 m2-ig)
- Üveg-üveg találkozású sarok nyílászárók függőleges árnyékolójaként beltéri alkalmazással (kevésbé ajánlott)
- Beltéri sarok kialakítású tárgyalók leválasztására
- Meglévő teraszok oldalárnyékolójaként
- Akik akár kiemelten szélálló megoldásban gondolkodnak
- Akik rejtett tokos megoldást keresnek
- Akik hatalmas üveg-üveg találkozású sarok nyílászárókkal rendelkeznek és minimálisan sem szeretnének lemondani a teljes panorámáról
- Akik szeretnék megőrizni a privát szférát, miközben nem szeretnének lemondani a kilátás szabadságáról
- Akik ragaszkodnak a minőséghez, kompromisszumok nélkül
- Akik nem szeretnének néhány éven belül új terméket vásárolni
- Akik ki szeretnének használni a hazai gyártás előnyét, a Renson minőség mellett
- Akik csendes megoldásban gondolkodnak
- Akik okosotthonban gondolkodnak
- A minimál, letisztult stílus kedvelőinek
A Panovista Max, a ZIP technológiával felszerelt kültéri textilárnyékolók családjába tartozik, melyet az évszázados múltra visszatekintő belga cég, a RENSON fejlesztett ki. A gyártó cég piacvezetőként van jelen a kültéri textilárnyékolók piacán, kiváló minőségű és egyedülálló technológiával felszerelt termékeinek köszönhetően.
- Érdemes magas szélálló képességgel bíró szerkezetet választani.
- Nagy felületű üveg-üveg találkozású saroksorolt nyílászárók esetén a Panovista Max a jó választás.
- Előnyös, ha megosztás nélkül is lefedhetünk nagy felületeket.
- Ha nincs rés a lefutósín mellett, akkor a textil szúnyoghálóként is megállja a helyét.
- Érdemes megvizsgálni az ár-érték arányt: olcsó termék esetén előfordulhat, hogy hamar cserére kerül a sor.
- Előnyös, ha a tokszerkezet kefetömítéssel van ellátva: poloskák, darazsak és egyéb mászó rovarok nem tudnak sem beköltözni a tokba, sem pedig átjutni azon a belső terekbe és a feltekeredő textilbe sem préselődnek bele.
- Fontos, hogy az árnyékoló átadás előtt lepróbálásra kerüljön és garanciát vállaljanak az egyenes, feszes textilért.
- A ZIP-es rendszerű textilárnyékolók minden esetben motoros működtetéssel készülnek, így a megfelelő szerelhetőség érdekében, hogy olyan rendszert érdemes választani, ahol a motor elektromos csatlakozása gyárilag bontható és a tengely kiszerelése során a csatlakozók oldanak.

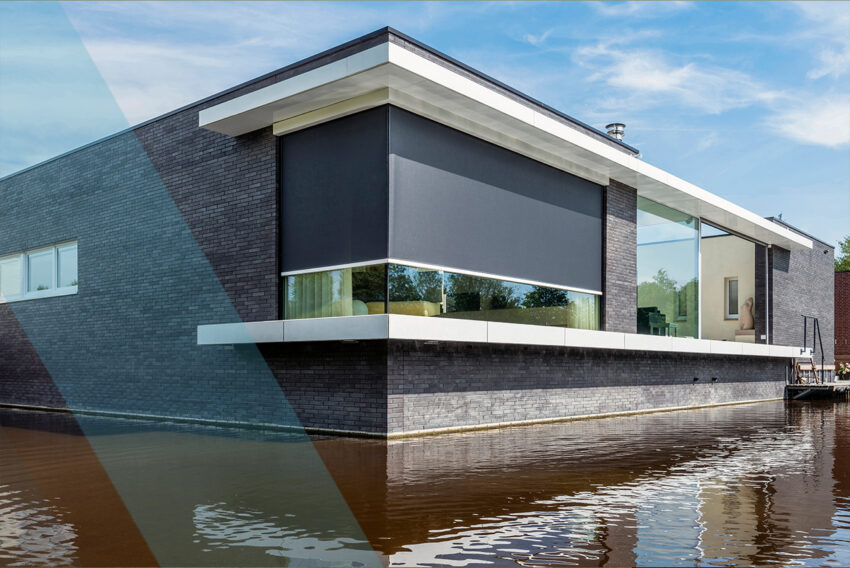

Fotók
Előnyök
- Szélállóság
A PANOVSITA MAX® megfelel az EN 13561 (Szélállóság 3. kategória) európai szabványnak – 130 km/h szélállósági garancia – , így a zörgő és foszladozó árnyékolók már a múlté lettek. - ZIP technológia
A sarkok zipzáras rögzítésének köszönhetően a sarkoknál sem lehet fényrésre számítani. - A textil gyűrődésmentessége
A speciális megvezetésnek köszönhetően az árnyékolóban a vászon mindig feszes és gyűrődésmentes. - Rovarvédelem
intenzív szellőztetést tesz lehetővé, de az árnyékoló teljesen leengedett állapotban biztosítja a rovarvédelmet is, mivel az alsó sín a párkányon egy tökéletes zárást biztosító záró profillal rendelkezik. - Csendes működtetés
Mivel a vásznat az oldalsínek tartják végig, és az alsó sín is kellő mértékben zárt, az árnyékoló működése nem zajos. - Kilátás szabadsága és belátás diszkréciója
Bensőséges környezetet teremthetünk, távol tartva a kíváncsi tekinteteket. - 3:1-ben funkció
Árnyékolás + szélállóság + rovarvédelem - Energiatudatos árnyékolás
Az energetikai szövetekkel természetes módon szabályozhatjuk a beltéri klímánkat.
Videók
LETÖLTHETŐ ANYAGOK
Katalógus, prospektus
pdfCsomóponti rajzok
-
Panovista Max MS7
pdf
dwg
dwgMinőségi tanúsítványok
-
Garancia nyilatkozatpdf
-
Montage Panovista Maxpdf
-
Fixscreen megfelelősségi nyilatkozat Sergé textillelpdf
-
Fixscreen teljesítmény nyilatkozat Sergé textillelpdf
-
Fixscreen szélállósági garanciákpdf
MŰSZAKI PARAMÉTEREK
Technikai képek (részletfotók)
Rendszer részei
- Tok anyaga: Préselt alumínium profil, EN AW-6063 T66 ötvözet. Felületkezelés: Eloxálás 20 mikron vastagságban. Porfestés a kívánt RAL színben. 155 x 150 mm-es tok méret.
- Speciális tengely: a núttal ellátott speciális tengely galvanizált acélból, kónuszosan kiképzett végződésekkel (a feltekert zipzár helyigényének megfelelően). A közösítés a két tengely között fogas kerekes mechanizmussal történik.
- Záróléc: Gérvágott profil, melyet egy galvanizált acélrúd erősíti, amelyet teljesen elfed a záróléc. A rudat PE hab borítja, hogy az alumínium és az acél ne érintkezzen. A párkányra való tökéletes illeszkedést egy műanyag záró profil biztosítja. Anyaga préselt alumínium profil ENAW-6063 T66 ötvözet. Felületkezelés: Eloxált 20 mikron vastagságban. Porfestés a kívánt RAL színben.
- Oldalsó lefutó sínek: külső és belső vezetősínekkel készülnek. A külső vezetősín (34 x 150 mm) két részből áll, közvetlenül a tömör felületre csavarozhatóak. A belső vezetősín nagy szilárdságú műanyagból készül és (60 mm hosszú) neoprén pufferekkel van felszerelve, hogy széllökések esetén megvédje a szövetet. Anyaga: Préselt alumínium profil ENAW-6063 T66 ötvözet. Felületkezelés: Eloxált 20 mikron vastagságban. Porfestés a kívánt RAL színben.
Elérhető méretek
Méretek:
- Szélesség: max. 600 cm + 600 cm (a két oldal szélességének összege max. 900 cm)
- Magasság: max. 340 cm
Árnyékolt terület maximális mérete két mezővel:
- 22,4 m2 vezetékes vezérlésű motoros mozgatással
- 30 m2 rádiós vezérlésű motoros mozgatással
Árnyékoló minimális szélessége:
- 65 cm motor nélküli oldalon
- 85 cm motor rögzítés oldalán
Kapcsolt szerkezetek
Nem lehetséges.
Nyomáspróbák
Roncsolásos vizsgálatok a WTCB-ben. Maximális nyomásterhelés az I.a.w. NBN EN 1932 2001-es verzió szerint. Beszámoló a tartóssági tesztekről a WTCB-től (651. sz. XE823 CAR4139)
A nyomást 50 Pa-os lépésekben emelték 600 Pa-ra. 600 Pa-nál a bal oldali zipzár kijött a vezető oldalsínből. Ily módon
a minta nem sérült.
Eredmény:
 |
 |
| 336 Pa | 600 Pa |
Szélállósága
Üvegfelület előtt 90 km/h – WK3 (szélérzékelő alkalmazása ajánlott)
Szerkezeti színvilág
Bármilyen RAL színben elérhető. Felületkezelés lehetséges.
Textil típusok
A választható textilek mind kültérre tervezett, UV álló és fokozott strapabíróságú technikai textilek, melyek színválasztéka épp úgy tartalmazza a divatos pasztellesebb színeket mind a rikítóbb egyedi megjelenésűeket.
A rendszerhez dim-out (fényszűrő) és black-out (fényzáró) textilek választhatók. A textilek európai (Francia) beszállító partnereink az anyagok főbb tulajdonságait (többek közt: fény áteresztési értékek, vastagság, szakadószilárdság) EN ISO szabványban előírtak alapján készítik, így mindig biztos lehet benne, hogy az Ön által tervezett épület kiváló minőségű hővédelmet kap, mely hosszútávon kísérni fogja élettartama alatt.
A gyártói előírások alapján figyelembe vesszük a 130 km/h-s szélállósági garancia teljesítéséhez szükséges méret korlátokat (Black-out max 200×270 cm), valamint az egyes textilek esetén elérhető tekercs méreteket (135 / 270 / 320 cm).
A tekercs szélességből legyártható szerkezeti méret meghaladása esetén horizontális hegesztés készül a textilekbe.
Az alábbi anyag típusok választhatóak
- Sergé, Metál, Natté, Privacy
Üvegszál erősítésű textilek
Ezt az anyagot PVC bevonatú üvegszövet szálakból készítik (tűzvédelmi M1 kategória). Az üvegszálas textilből készült árnyékoló alaktartó, a hő és a páratartalom nincs rá hatással, színtartó és nem bomlik. A kész árnyékoló széleit átlátszó 9 mm széles 0.3 mm vastag erősítő szalag hegesztéssel zárják.
A textil szálai szövés előtt kapják meg a szín hordó réteget, majd ezután szövik belőle a végterméket. Egyes textilek minden szála azonos színből, míg egyes textilek két vagy három különböző színű szálból kerülnek szövésre így adva egyedi megjelenést a végterméknek. Több színből szőtt textilek két oldalának színe eltér egymástól a szövés jellegéből adódóan, megkülönböztetésükre színkódot alkalmaznak a gyártók és megválasztható, hogy mely oldal nézzen az árnyékolóban számunkra domináns oldal felé:
CF1 – a minta fedlapja felé néző szín
CF2 – a minta hátoldal felé lévő szín
Az árnyékoló alja és teteje szintén hegesztett kivitelű, amelybe egy vezető zsinórt fűznek. Amennyiben az árnyékoló magassága és szélessége meghaladja a 2,7 m-t (egyes színek esetén 1,3 m), az árnyékolón vízszintes hegesztett összeeresztés lesz.
A textil család legfőbb adatai és textúrája az alábbi táblázatban tekinthetők meg.
Textil típus- és szín választási segédlet
Árnyékoló textilek esetén általános érvényű szabály, hogy a textil színe és tulajdonságai befolyásolják a vetett árnyék színét és erősségét, hőmérsékletét. Minél sötétebb egy textil, annál sötétebb árnyékot fog adni, viszont a meleget is jobban fogja szívni és sugározni környezete felé.
A gyártók vizsgálatokkal alátámasztva meghatározzák az egyes színek hőtechnikai tulajdonságait az alábbiak szerint:
Hőérzetet befolyásoló tulajdonságok
- AS (Solar Absorption factor) – Hőelnyelődés
Százalékos értékben megadja az elnyelt hősugárzás mennyiségét
- RS (Solar Reflection factor) – Hőtükröződési érték
Százalékos értéke a visszatükrözött hőenergiának
- TS (Solar Transmission factor) – Hőtükröződési érték
Textilen átengedett hőenergia százalékos értékben
- gtot (Shading coefficient) – Árnyékolási hatásfok
A nyílászárón átengedett teljes hőenergia az árnyékoló textillel együtt mérve
Vizuális tulajdonságok
- OF (Open factor) – Nyitottsági tényező
A textil szövése közti űr arányát adja meg %-os értékben. Minél nagyobb az érték annál ritkább a szövés, annál jobb a textil átláthatósága és annyival jobb a szellőzés a textilen keresztül.
- TV (Transmission Visual) – Látható fény átengedés
Nagyobb érték esetén több fény jut át a textilen keresztül így magasabb a fényerősséget (lux) eredményez
Textil lehetőségek
Az alábbi táblázatokban szereplő textilek a teljes kínálatot tartalmazzák, az itthoni vagy Belga raktár készletben eltérések lehetnek. Fenn tartjuk a jogot a szín és típus változás lehetőségére. Az alábbi táblázatok tájékoztató jellegűek, segítenek a kézi mintán szimpatikus textilek fizikai tulajdonságainak megismerésében. Azt ajánljuk, hogy a textil színeket és textúrákat rendelés leadás előtt mintán egyeztesse.
Az aktuális raktárkészlettel kapcsolatban javasoljuk vegye fel a kapcsolatot ügyfélszolgálati munkatársunkkal.
Sergé
Metál
Natté
Privacy
Soltis86
Soltis92
Kiegészítő textil osztályozások
- Visual contact with the outside – Vizuális kapcsolat a külső oldallal
Ez az osztály 0-4-ig megadja, hogy teljesen leengedett árnyékoló textil esetén a belső oldalon állva 1 méter távolságra a textiltől mennyire felismerhető egy személy vagy tárgy a külső oldalon 5 méteres távolságban - Use of natural daylight – Természetes fény használata
A napvédelem kapacitása, hogy mennyire korlátozza a mesterséges fény használat idejét 0-4-es skálán
Természetes fény optimális használata napvédelem mellett - Glare – Ragyogás
A zavaró visszaverődések és kontrasztok csökkentésének mértéke 0-4-ig - Night privacy – Éjszakai privát szféra
Éjszakai külső szemlélő mennyire láthat a belső megvilágított tér felé 0-4-es skálán
Működtetés
Rádiós vagy vezetékes motoros működtetés lehetséges, integrálható okos épület vezérlésbe.
Projekt kiírási szöveg
Renson Panovista Max ZIP-es vezetősínes sarok megoldás, a sarkon zipzárral közösített textilel ….. textillel. Tokméret: 15×15 cm. Szélállóság min. 90 km/H. Méret: … Szín: …
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
