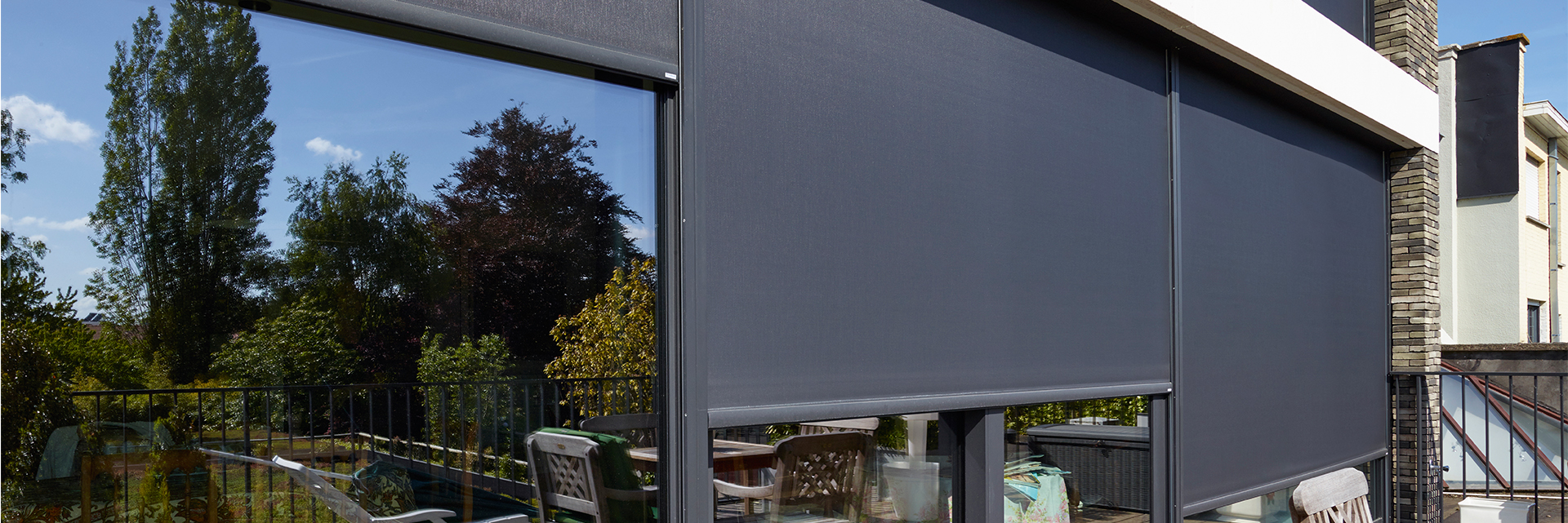

Fixscreen Slim kültéri textilárnyékoló


Fixscreen Slim kültéri textilárnyékoló, ZIP-es megvezetéssel, energetikai tulajdonságokkal bíró speciális árnyékoló textilekkel, sokrétű alkalmazhatósággal. A zip-es textil árnyékolók innovátorának első generációs terméke, kizárólagos hazai gyártással. A Slim kivitel a keskeny, vakolható toknak köszönhetően egységes homlokzati képet ad, vagyis nem látható az épület homlokzatán.

Mag.: 400 cm
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánljuk
Gyártóról / Márkáról
Gyártói tanácsok
A FIXSCREEN® a világon az első igazán szélálló árnyékoló, mely a széleihez rögzített innovatív zipzár-rendszert alkalmaz, ami állandóan a rendszer oldalsínjeiben tartja az árnyékolót, így biztosítva annak szélállóságát és teljesen zárt állapotban a rovarvédelmet. A Fixscreen Slim keskeny mélységű tokkal rendelkezik, melynek köszönhetően könnyedén elrejthető a homlokzat mögé.
Az árnyékolók szerkezetét a napellenzőszövetek széles színválasztéka teszi teljessé, hogy azok így kiegészítsék, vagy éppen kontrasztot teremtsenek az épülettel és segítsenek kellemes élet- és munkakörülményeket kialakítani.
A válogatott technikai textil típusok szabványokban előírt fényviszonyoknak megfelelő fényáteresztéssel és árnyékolással rendelkeznek, hogy irodai környezettől az általános életterekig tökéletes fényviszonyokat teremtsenek.
A Fixscreen Slim árnyékoló alkalmazható:
- Nyílászárók függőleges árnyékolójaként kültéri alkalmazással
- Nyílászárók függőleges árnyékolójaként beltéri alkalmazással (kevésbé ajánlott)
- Meglévő teraszok oldalárnyékolójaként
- Kerti teraszárnyékoló rendszerek / pergolák oldalzárásaként
- Beltéri térelválasztóként
- Akik akár kiemelten szélálló megoldásban gondolkodnak
- Akik a minimalista, modern stílus szerelmesei
- Akik kis méretű, könnyen elvakolható tokot keresnek
- Akik szeretnék megőrizni kültéren a privát szférát, miközben nem szeretnének lemondani a kilátás szabadságáról
- Akik ragaszkodnak a minőséghez, kompromisszumok nélkül
- Akik nem szeretnének néhány éven belül új terméket vásárolni
- Akik ki szeretnének használni a hazai gyártás előnyét, a Renson minőség mellett
- Akik csendes megoldásban gondolkodnak
- Akik okosotthonban gondolkodnak
- A minimál, letisztul stílus kedvelőinek
A Fixscreen a világ első igazán szélálló kültéri textilárnyékolója, melyet az évszázados múltra visszatekintő belga cég, a RENSON fejlesztett ki.
Hazai gyártásban ugyanazt a minőséget kedvezőbb áron és gyorsabb elkészülési határidővel teszi elérhetővé az Atenád Kft. Ez a magyar cég 2013-ban kapta meg a szabadalmi jogot, hogy hazai környezetben gyártson Fixscreen kültéri textilárnyékolót. Dunakeszin található gyárukban 4 m szélességig tudják vállalni a termék elkészítését belga technológiával.
- Érdemes magas szélálló képességgel bíró szerkezetet választani.
- Amennyiben minimalista épület árnyékolására keresünk kültéri textilárnyékolót a Fixscreen a jó választás.
- Előnyös, ha megosztás nélkül is lefedhetünk nagy felületeket.
- Ha nincs rés a lefutósín mellett, akkor a textil szúnyoghálóként is megállja a helyét.
- Érdemes megvizsgálni az ár-érték arányt: olcsó termék esetén előfordulhat, hogy hamar cserére kerül a sor.
- Előnyös, ha a tokszerkezet kefetömítéssel van ellátva: poloskák, darazsak és egyéb mászó rovarok nem tudnak sem beköltözni a tokba, sem pedig átjutni azon a belső terekbe és a feltekeredő textilbe sem préselődnek bele.
- Fontos, hogy az árnyékoló átadás előtt lepróbálásra kerüljön és garanciát vállaljanak az egyenes, feszes textilért.
- A ZIP-es rendszerű textilárnyékolók minden esetben motoros működtetéssel készülnek, így a megfelelő szerelhetőség érdekében, hogy olyan rendszert érdemes választani, ahol a motor elektromos csatlakozása gyárilag bontható és a tengely kiszerelése során a csatlakozók oldanak.

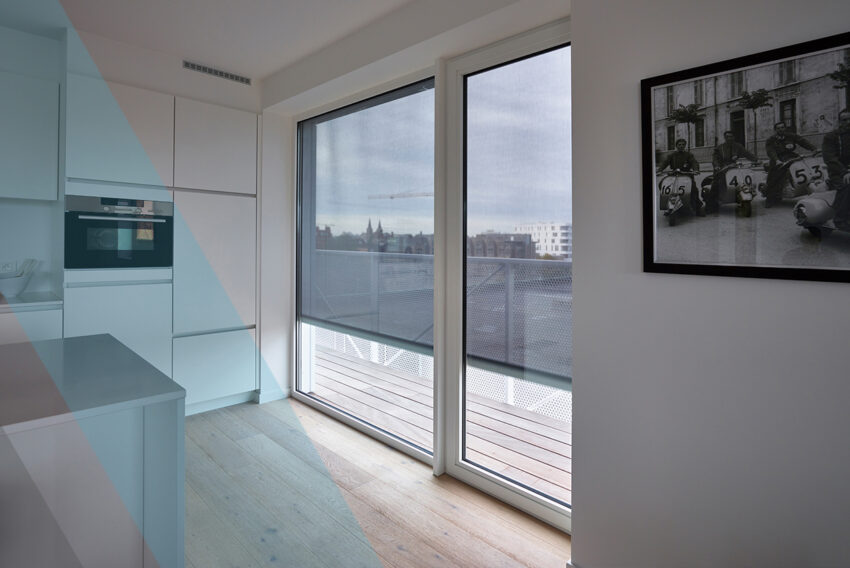

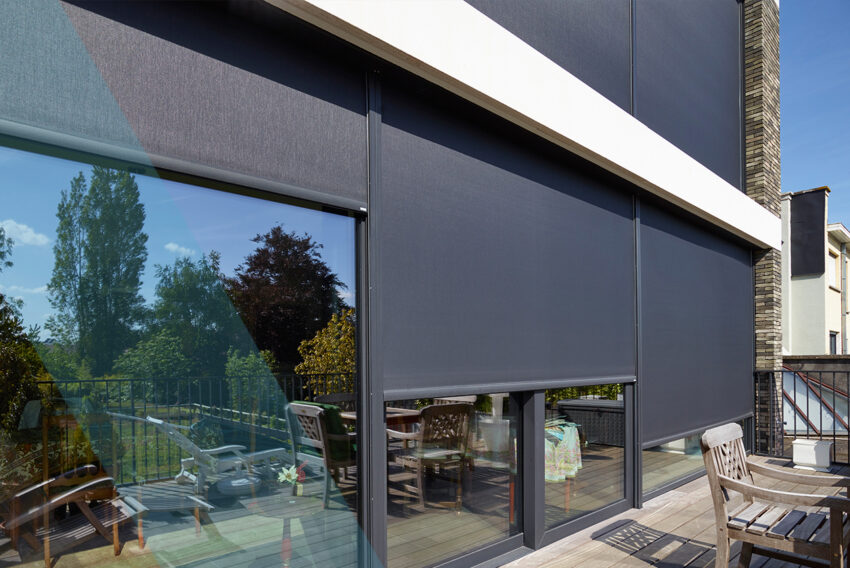

Fotók
Előnyök
- Szélállóság
A FIXSCREEN® megfelel az EN 13561 (Szélállóság 3. kategória) európai szabványnak – 130 km/h szélállósági garancia – , így a zörgő és foszladozó árnyékolók már a múlté lettek. - A textil gyűrődésmentessége
A speciális megvezetésnek köszönhetően az árnyékolóban a vászon mindég feszes és gyűrődésmentes. - Rovarvédelem
Intenzív szellőztetést tesz lehetővé, de az árnyékoló teljesen leengedett állapotban biztosítja a rovarvédelmet is, mivel az alsó sín a párkányon egy tökéletes zárást biztosító záróprofillal rendelkezik. - Csendes működtetés
Mivel a vásznat az oldalsínek tartják végig, és az alsó sín is kellő mértékben zárt, az árnyékoló működése nem zajos. - Rejtett beépítés
A rejtett beépítést a lefele nyíló szerelőfedél teszi lehetővé. - Tokméret
Keskeny mélységű tok kialakításának köszönhetően könnyen elrejthető a homlokzati szigetelésbe vagy burkolatba.
Videók
LETÖLTHETŐ ANYAGOK
Katalógus, prospektus
Csomóponti rajzok
Minőségi tanúsítványok
-
Teljesítmény nyilatkozat Fixscreen
-
Montage Fixscreen 100 Slim
-
Garancia nyilatkozat
-
Fixscreen szélállósági garanciák
-
Fixscreen megfelelősségi nyilatkozat Sergé textillel
-
Fixscreen teljesítmény nyilatkozat Sergé textillel
MŰSZAKI PARAMÉTEREK
Technikai képek (részletfotók)
Rendszer részei
- Tok anyaga: Préselt alumínium profil, EN AW-6063 T66 ötvözet. Felületkezelés: Eloxálás 20 mikron vastagságban. Porfestés a kívánt RAL színben.
- Szerelőfedél: biztosítja a későbbiekre a textil tekercshez és motorhoz történő hozzáférést. A szerelőfedél a Fixscreen teljes szélességében nyílik, így esetleges aláburkolásnál bontható burkolat képzése ajánlott a felső 680 mm-en.
Préselt alumínium profil, EN AW-6063 T66 ötvözet. Felületkezelés: Eloxálás 20 mikron vastagságban. Porfestés a kívánt RAL színben. - Speciális tengely: a núttal ellátott speciális tengely galvanizált acélból, kónuszosan kiképzett végződésekkel (a feltekert zipzár helyigényének megfelelően).
- Alsó sín: egy galvanizált acélrúd erősíti, amelyet teljesen elfed az alsó sín. A rudat PE hab borítja, hogy az alumínium és az acél ne érintkezzen. A párkányra való tökéletes illeszkedést egy műanyag záróprofil biztosítja. Anyaga préselt alumínium profil ENAW-6063 T66 ötvözet. Felületkezelés: Eloxált 20 mikron vastagságban. Porfestés a kívánt RAL színben.

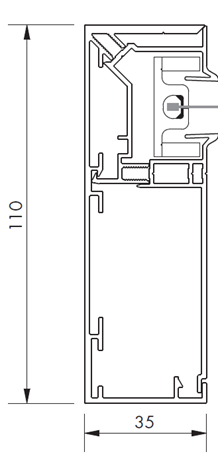

- Oldalsó lefutó sínek: külső és belső vezetősínekkel készülnek. A külső vezetősín (35 x 143 mm, 35 x 155 mm, 58 x 48 mm, 35 x 48 mm) két részből áll, közvetlenül a tömör felületre csavarozhatók.
Az árnyékoló szerelőfedele a tok teljes szélességben nyílik. A doboz mélységi méretével megegyező mély lefutósínek (D) biztosítanak bontható burkolatot a káva burkolatban annak érdekében, hogy a szerelőfedél a későbbiekben kinyitható legyen.

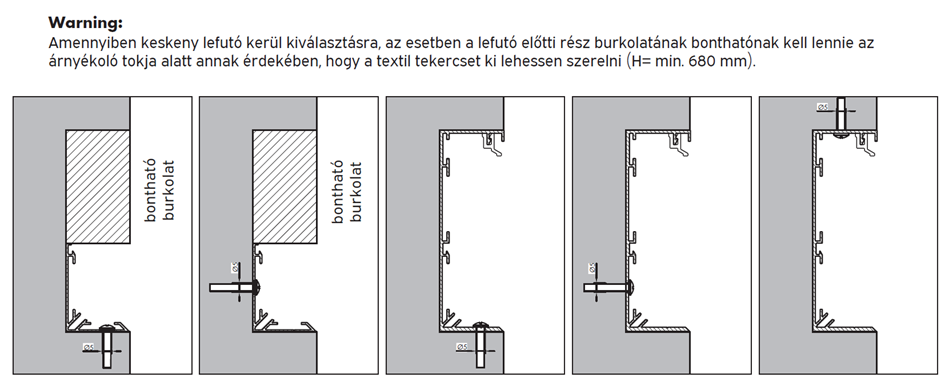

Amennyiben mindenféleképpen keskeny lefutósínt szeretnénk alkalmazni és arra rászeretnénk fordulni a burkolattal az esetben a burkolatnak a szerelőfedéltől min. 68 cm magasan bonthatónak kell lennie a későbbi szerelhetőség érdekében.
Anyaga: Préselt alumínium profil ENAW-6063 T66 ötvözet. Felületkezelés: Eloxált 20 mikron vastagságban. Porfestés a kívánt RAL színben.
A belső vezetősín nagy szilárdságú műanyagból készül és (60 mm hosszú) neoprén pufferekkel van felszerelve, hogy széllökések esetén megvédje a szövetet.
Elérhető méretek
Fixscreen Slim IM1
110×150 mm-es keresztmetszetű alumínium tok profil |
Fixscreen Slim IM1 F
Freestanding |
Fixscreen Slim IM7
110×150 mm-es keresztmetszetű alumínium tok profil |
Szélesség: | 80 – 450 cm | |
Magasság: | 30 – 350 cm | |
Max felület motoros mozgatással: | 12,6 m2 | |
Blackout textil méret korlát kültéren: | 200 x 270 cm (5,4 m2) |

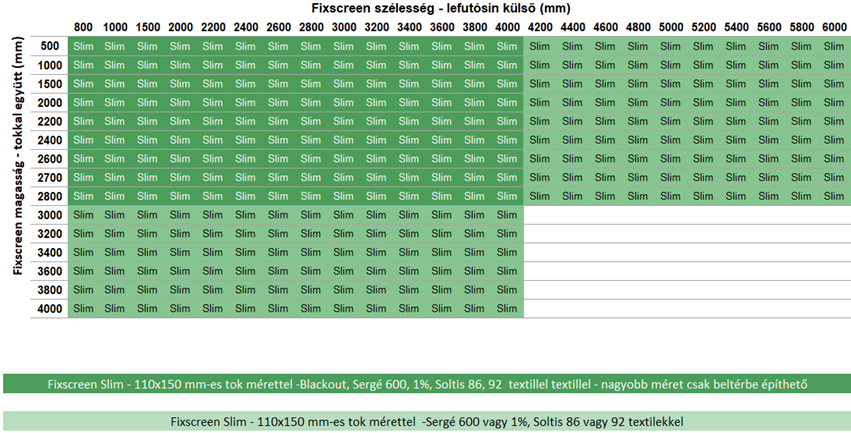

Táblázat:
(A táblázatban a hazai gyártással elérhető méretek tekinthetők meg. Belga gyártásban a maximális legyártható méret: 6000 x 6000 mm.)
Kapcsolt szerkezetek
Nem lehetséges.
Nyomáspróbák
Roncsolásos vizsgálatok a WTCB-ben. Maximális nyomásterhelés az I.a.w. NBN EN 1932 2001-es verzió szerint. Beszámoló a tartóssági tesztekről a WTCB-től (651. sz. XE823 CAR4139)
A nyomást 50 Pa-os lépésekben emelték 600 Pa-ra. 600 Pa-nál a bal oldali zipzár kijött a vezető oldalsínből. Ily módon a minta nem sérült.
Eredmény:
![]() |
![]() |
336 Pa | 600 Pa |
Szélállósága
Üvegfelület előtt 130 km/h, szabadon álló szerkezet esetén (amennyiben nincs a textil mögött üvegfelület) 80 km/h.
Szélcsatornás vizsgálat
Helyszíne: Von Karman Folyadékdinamikai Intézetben. Szélcsatornás vizsgálati tanúsítvány a Von Karman Intézetből (EAR0410). Maximális szélterhelés (FIXSCREEN® 2000 x 2000 mm)
Eredmény:
![]() |
![]() |
FIXSCREEN® 120 km/h | Normál árnyékoló 30 km/h |
Szerkezeti színvilág
Bármilyen RAL színben elérhető. Felületkezelés lehetséges.
Textil típusok

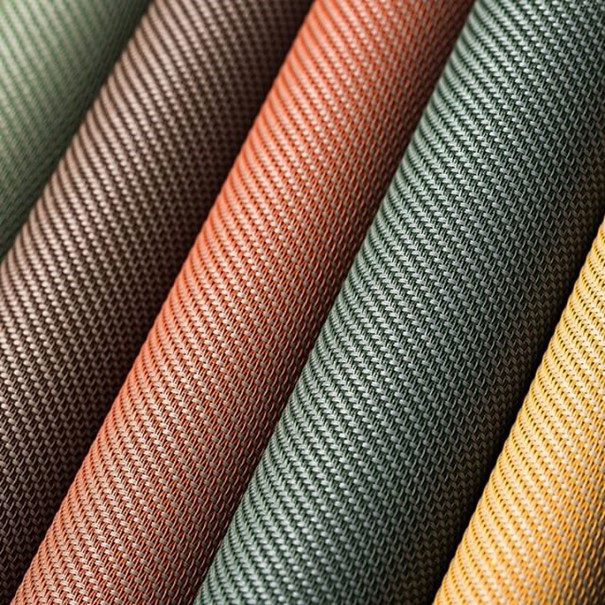

A választható textilek mind kültérre tervezett, UV álló és fokozott strapabíróságú technikai textilek, melyek színválasztéka épp úgy tartalmazza a divatos pasztellesebb színeket mind a rikítóbb egyedi megjelenésűeket.
A rendszerhez dim-out (fényszűrő) és black-out (fényzáró) textilek választhatók. A textilek európai (Francia) beszállító partnereink az anyagok főbb tulajdonságait (többek közt: fény áteresztési értékek, vastagság, szakadószilárdság) EN ISO szabványban előírtak alapján készítik, így mindig biztos lehet benne, hogy az Ön által tervezett épület kiváló minőségű hővédelmet kap, mely hosszútávon kísérni fogja élettartama alatt.
A gyártói előírások alapján figyelembe vesszük a 130 km/h-s szélállósági garancia teljesítéséhez szükséges méret korlátokat (Black-out max 200×270 cm), valamint az egyes textilek esetén elérhető tekercs méreteket (135 / 270 / 320 cm).
A tekercs szélességből legyártható szerkezeti méret meghaladása esetén horizontális hegesztés készül a textilekbe.
Az alábbi anyag típusok választhatóak
- Sergé, Metál, Natté, Privacy

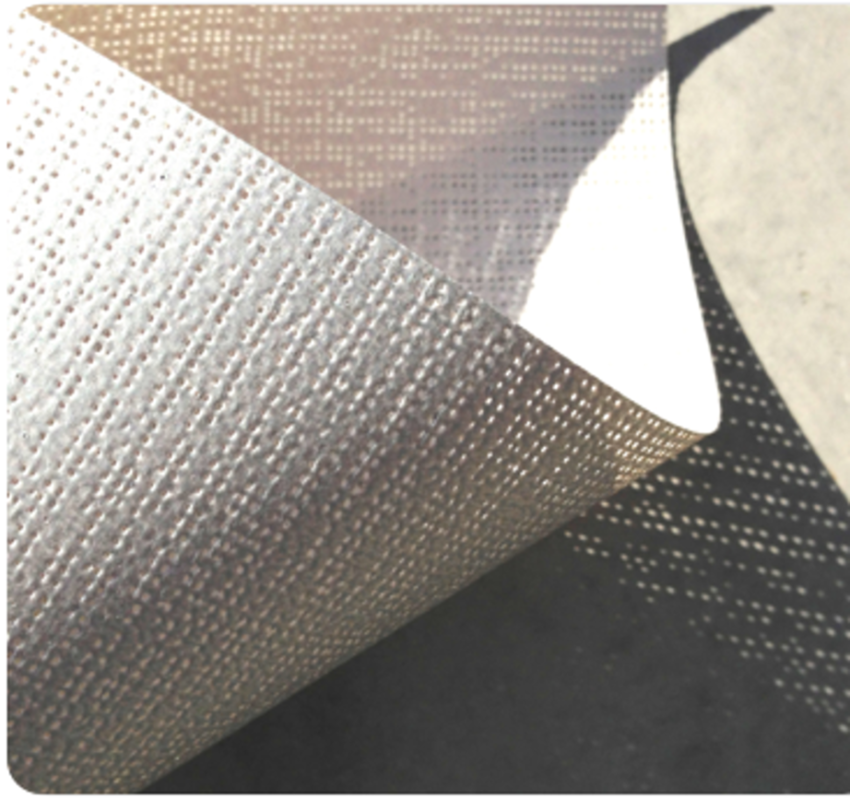

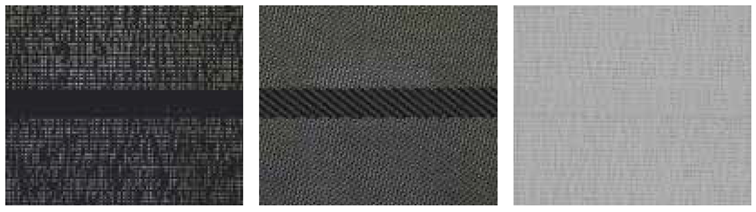

Üvegszál erősítésű textilek
Ezt az anyagot PVC bevonatú üvegszövet szálakból készítik (tűzvédelmi M1 kategória). Az üvegszálas textilből készült árnyékoló alaktartó, a hő és a páratartalom nincs rá hatással, színtartó és nem bomlik. A kész árnyékoló széleit átlátszó 9 mm széles 0.3 mm vastag erősítő szalag hegesztéssel zárják.
A textil szálai szövés előtt kapják meg a szín hordó réteget, majd ezután szövik belőle a végterméket. Egyes textilek minden szála azonos színből, míg egyes textilek két vagy három különböző színű szálból kerülnek szövésre így adva egyedi megjelenést a végterméknek. Több színből szőtt textilek két oldalának színe eltér egymástól a szövés jellegéből adódóan, megkülönböztetésükre színkódot alkalmaznak a gyártók és megválasztható, hogy mely oldal nézzen az árnyékolóban számunkra domináns oldal felé:
CF1 – a minta fedlapja felé néző szín
CF2 – a minta hátoldal felé lévő szín
Az árnyékoló alja és teteje szintén hegesztett kivitelű, amelybe egy vezető zsinórt fűznek. Amennyiben az árnyékoló magassága és szélessége meghaladja a 2,7 m-t (egyes színek esetén 1,3 m), az árnyékolón vízszintes hegesztett összeeresztés lesz.
A textil család legfőbb adatai és textúrája az alábbi táblázatban tekinthetők meg.
- Soltis 86 és Soltis 92
Poliészter textilek
Ez a fajta textil finom hálószerű szövetből készül, melyet tűzgátló PVC bevonattal látnak el (tűzvédelmi M1/M2 kategória). Ezzel az anyaggal a poliészter anyag a hossz és keresztirányú szálakat a bevonat készítése előtt és közben megnyújtják, hogy a szövet mérettartó és tartós legyen.
A textil szálai szövés után kapják meg a szín hordó réteget. A textilek két oldalának színe egyes esetekben különböző szín réteget kap, megkülönböztetésükre színkódot alkalmaznak a gyártók és megválasztható, hogy mely oldal nézzen az árnyékolóban számunkra domináns oldal felé:
CF1 – a minta fedlapja felé néző szín
CF2 – a minta hátoldal felé lévő szín
Amennyiben az árnyékoló magassága és szélessége meghaladja a 1,77 m-t, az árnyékolón vízszintes hegesztett összeeresztés lesz (Soltis 93 textil esetében ez a magasság 2,67 m).

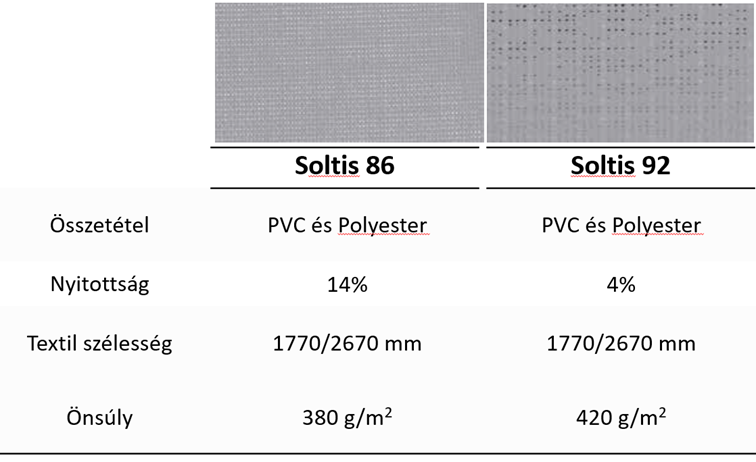

A textil család legfőbb adatai és textúrája az alábbi táblázatban tekinthetők meg.
Black-out (fényzáró): 100 %-ban sötétítést biztosít, a fenti két típushoz hasonló megjelenésű textil átellenes oldalán egy fényzárást biztosító PVC bevonat kerül felhelyezésre.. Amennyiben az árnyékoló magassága és szélessége meghaladja a 1,7 m-t, az árnyékolón vízszintes hegesztett összeeresztés lesz.
Textil típus és szín választási segédlet
Árnyékoló textilek esetén általános érvényű szabály, hogy a textil színe és tulajdonságai befolyásolják a vetett árnyék színét és erősségét, hőmérsékletét. Minél sötétebb egy textil, annál sötétebb árnyékot fog adni, viszont a meleget is jobban fogja szívni és sugározni környezete felé.
A gyártók vizsgálatokkal alátámasztva meghatározzák az egyes színek hőtechnikai tulajdonságait az alábbiak szerint:
Hőérzetet befolyásoló tulajdonságok
- AS (Solar Absorption factor) – Hőelnyelődés
Százalékos értékben megadja az elnyelt hősugárzás mennyiségét
- RS (Solar Reflection factor) – Hőtükröződési érték
Százalékos értéke a visszatükrözött hőenergiának
- TS (Solar Transmission factor) – Hőtükröződési érték
Textilen átengedett hőenergia százalékos értékben
- gtot (Shading coefficient) – Árnyékolási hatásfok
A nyílászárón átengedett teljes hőenergia az árnyékoló textillel együtt mérve
Vizuális tulajdonságok
- OF (Open factor) – Nyitottsági tényező
A textil szövése közti űr arányát adja meg %-os értékben. Minél nagyobb az érték annál ritkább a szövés, annál jobb a textil átláthatósága és annyival jobb a szellőzés a textilen keresztül.
- TV (Transmission Visual) – Látható fény átengedés
Nagyobb érték esetén több fény jut át a textilen keresztül így magasabb a fényerősséget (lux) eredményez

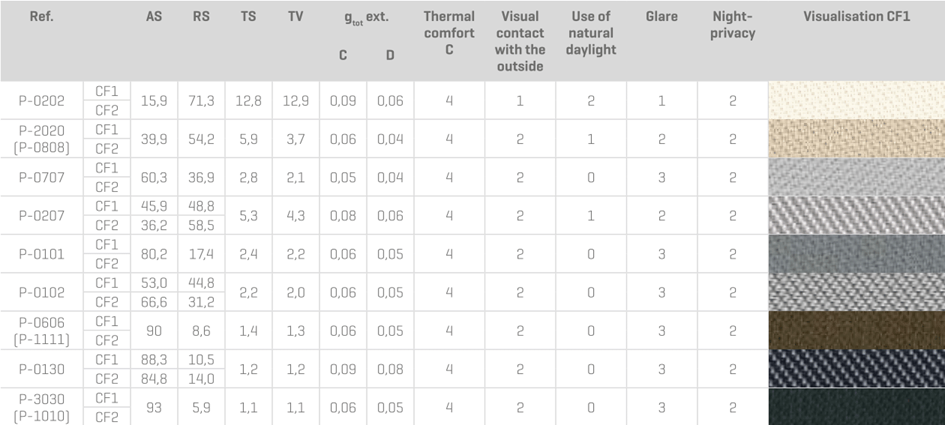

Textil lehetőségek
Az alábbi táblázatokban szereplő textilek a teljes kínálatot tartalmazzák, az itthoni vagy Belga raktár készletben eltérések lehetnek. Fenn tartjuk a jogot a szín és típus változás lehetőségére. Az alábbi táblázatok tájékoztató jellegűek, segítenek a kézi mintán szimpatikus textilek fizikai tulajdonságainak megismerésében. Azt ajánljuk, hogy a textil színeket és textúrákat rendelés leadás előtt mintán egyeztesse.
Az aktuális raktárkészlettel kapcsolatban javasoljuk vegye fel a kapcsolatot ügyfélszolgálati munkatársunkkal.

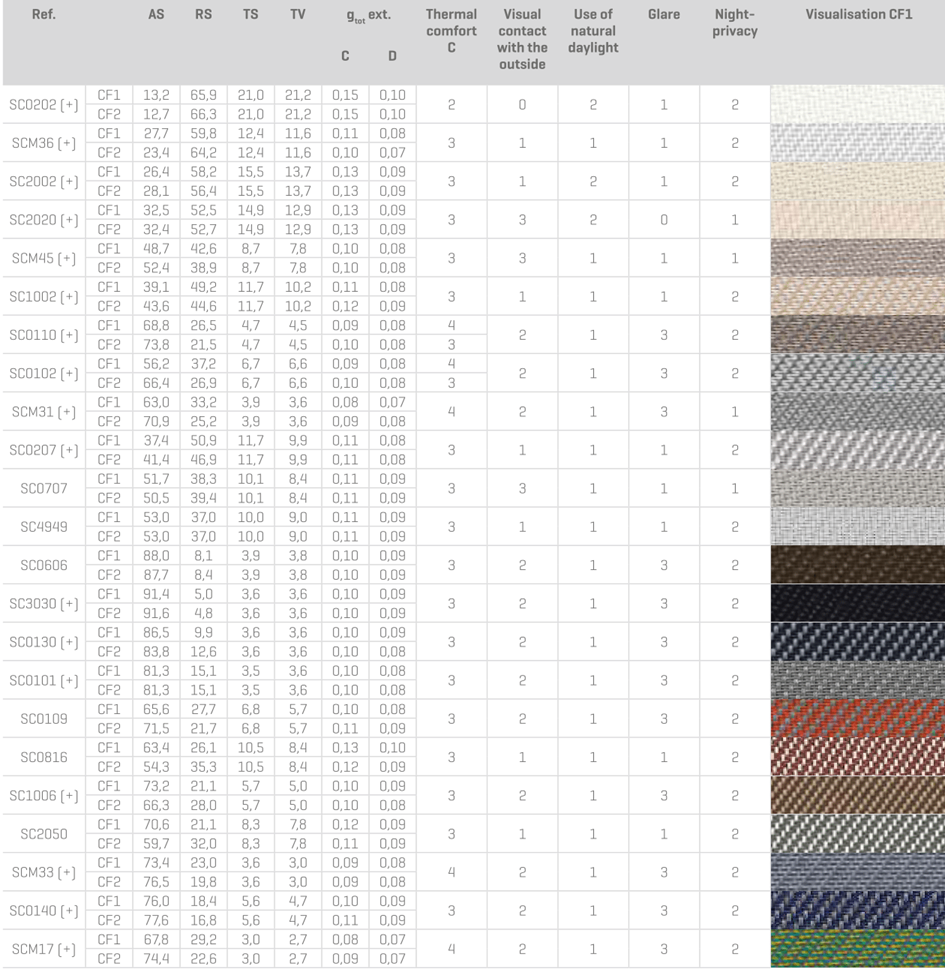

Sergé

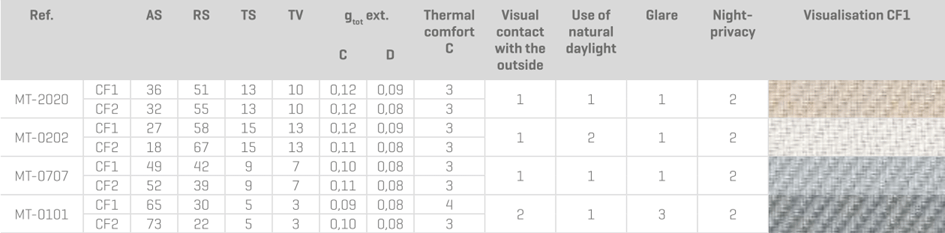

Metál

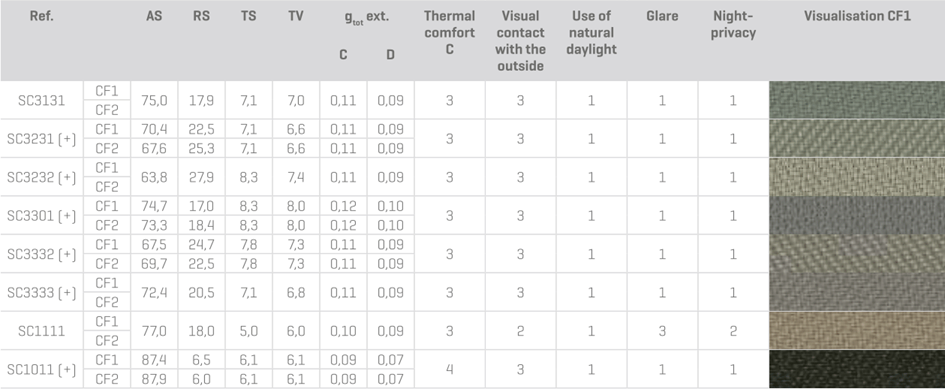

Natté
Privacy

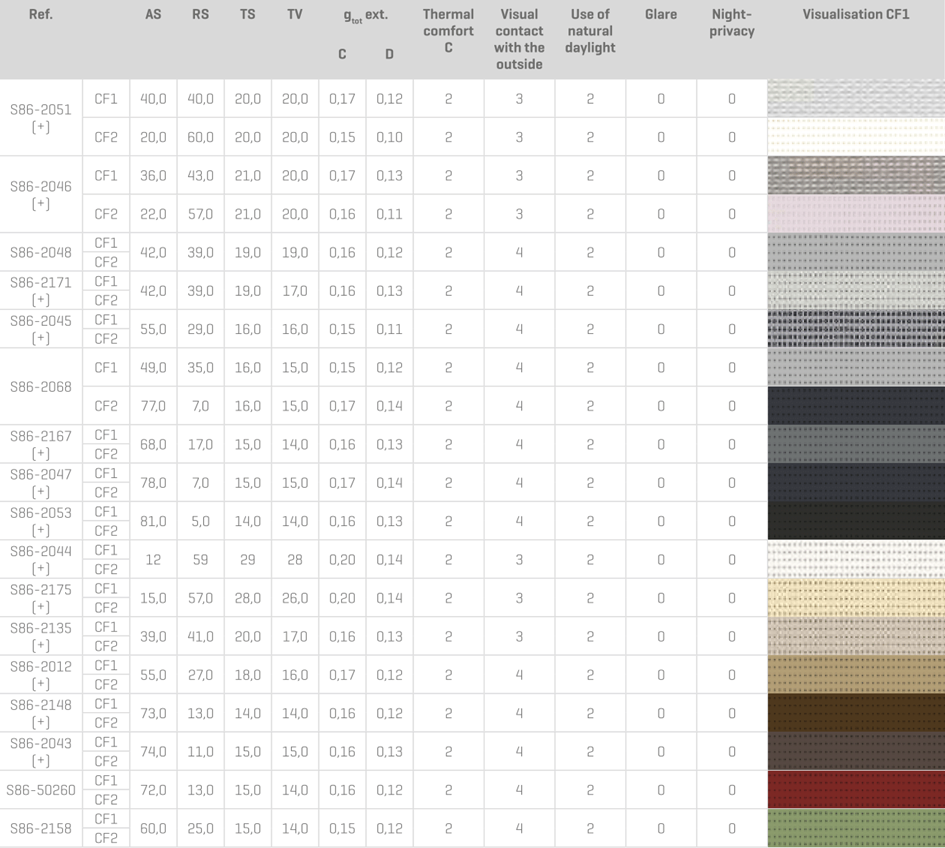

Soltis86

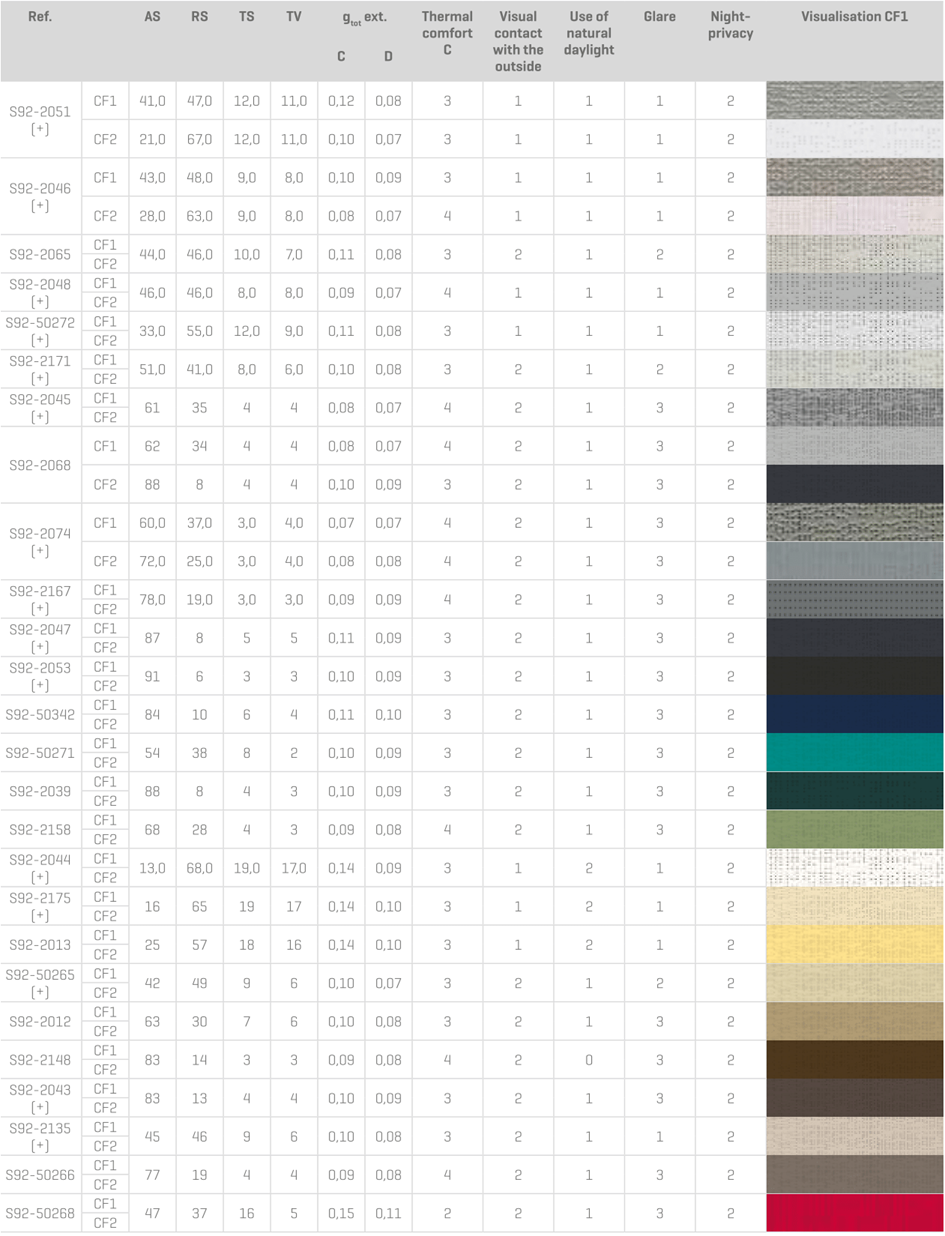

Soltis92
Blackout Satiné

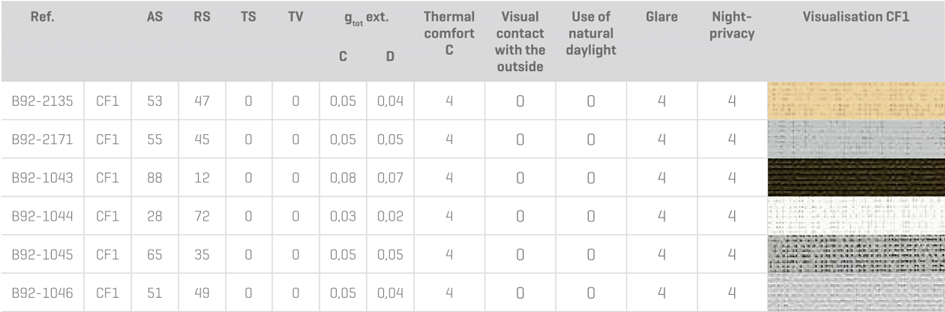

Blackout Soltis B92
Kiegészítő textil osztályozások
- Visual contact with the outside – Vizuális kapcsolat a külső oldallal
Ez az osztály 0-4-ig megadja, hogy teljesen leengedett árnyékoló textil esetén a belső oldalon állva 1 méter távolságra a textiltől mennyire felismerhető egy személy vagy tárgy a külső oldalon 5 méteres távolságban - Use of natural daylight – Természetes fény használata
A napvédelem kapacitása, hogy mennyire korlátozza a mesterséges fény használat idejét 0-4-es skálán
Természetes fény optimális használata napvédelem mellett - Glare – Ragyogás
A zavaró visszaverődések és kontrasztok csökkentésének mértéke 0-4-ig - Night privacy – Éjszakai privát szféra
Éjszakai külső szemlélő mennyire láthat a belső megvilágított tér felé 0-4-es skálán
Működtetés
Rádiós vagy vezetékes motoros működtetés lehetséges, integrálható okos épület vezérlésbe.
Projekt kiírási szöveg
Renson Fixscreen 100 Slim ZIP-es megvezetősínes textil ablakárnyékoló rejtett tokozattal ... textillel. Tok mérete: 11×15 cm. Szélállóság min. 130 km/h (szabadonálló szerkezet esetén 80 km/h). Méret: ... Szín: ...
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
