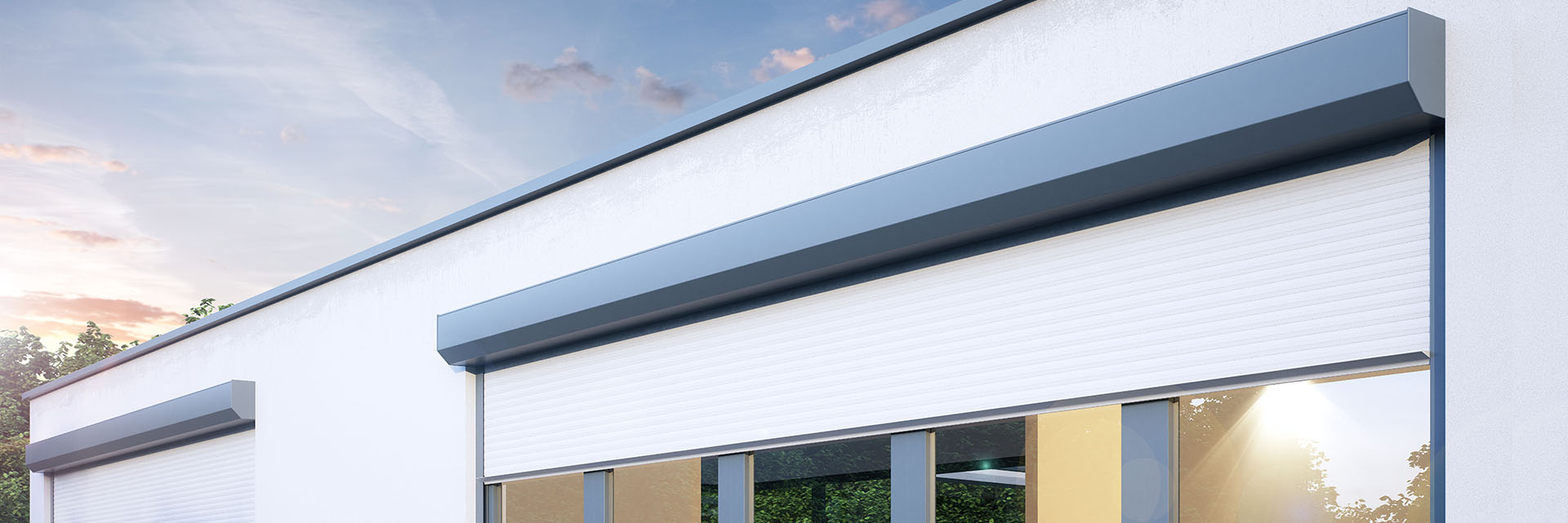

Heroal külső tokos 45° alumínium redőny
Prémium német alapanyagokból, német technológiával készülő alumínium redőny, melyet hazai gyártásban készítenek el. Külső tokos lévén a tok a beépítés befejeztével is látható marad a homlokzaton, mely remekül kiemeli a nyílászárókat.
Mag.: 220 cm
vagy
Szél.: 170 cm
Mag.: 350 cm
Mag.: 230 cm
vagy
Szél.: 180 cm
Mag.: 350 cm
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánjuk
Gyártóról / Márkáról
Gyártói tanácsok
Külső tokos alumínium redőnyrendszer, merevített alu redőny lécekkel és külső szerelőfedéllel. A lécbevezető könnyedén cserélhető így a redőny sokáig karbantartható marad. Íves formavilágban is kapható.
Alkatrészei a Német Heroal gyárából származnak így az anyag minősége sok éves használat után is a legjobb teljesítményt fogja tudni nyújtani.
Az alapesetben alkalmazott alumínium redőny lécek (Heroal RS37 – 3,5 kg/m2 és RS41 – 3,7 kg/m2) magas minőségű alapanyagokból készülnek így nem összetévesztendők gyengébb minőségű vetélytársaikkal. Felületkezelésük egy speciális festék bevonat mely nagyfokú kopásállósággal bír.
A redőnylécek profilja speciális nem duzzadó habbal kerül kitöltésre, mely az általános tévhittel ellentétben nem hőszigetelési célokat hanem merevítési célokat szolgál – bár az alkalmazott hab egy egészen jó hőszigetelő anyag (λ=0,02 W/mK,) azt a világ egyik legjobb hővezetőjébe töltjük (Alumínium – λ=237 W/mK) amin keresztül a hőmérséklet megkerüli a habot.
Igény esetén kérhető rolós szúnyoghálóval kombinálva vagy ajtó méretek esetén pliszé szúnyoghálóval kiegészítve.
A külső tokos alumínium redőnyt legfőképpen szerkezetileg kész épületekhez ajánljuk.
- Akik költségkímélő, könnyen szerelhető, magas műszaki tartalmú univerzális rendszert szeretnének.
- Akik kedvelik a klasszikus megoldásokat.
- Akik könnyen kezelhető szerkezetet keresnek.
- Akik kompromisszumok nélkül ragaszkodnak a minőséghez.
- Akik nem szeretnének néhány éven belül új terméket vásárolni.
- Akik ki szeretnék használni a hazai gyártás előnyeit.
Az Atenád redőny hazai környezetben, magas technológiával készül, melyet a piacvezető Atenád Kft. saját gyártással készít. A hazai gyártásnak köszönhetően a termék rendkívül kedvező ár-érték arányban érhető el, rövid gyártási határidővel.
A redőnyrendszerek betervezése során a design szempontjából választhatunk a homlokzat és a redőnylécek színétől eltérő színű tokot, vagy a homlokzat színével megegyezőt, vagy ahhoz hasonlót, ezzel homogenizálva, szinte elrejtve a látszó tokot.
Fotók
Előnyök
- Egyedi méretek egyedi igények alapján
Redőnyeinket minden esetben egyedi méretben gyártjuk, pontos felmérést követően. - Minőségi alapanyagok
Redőnyeink minden alkatrésze minőségi, strapabíró anyagokból készül, így garantált a hosszú élettartam és zavartalan működés. - Kombinálhatóság
Alumínium redőnyeink kombinálhatók különböző típusú szúnyoghálókkal vagy textilárnyékolóval is. - Hazai gyártás
Alumínium redőnyeink 2002 óta hazai gyártásban készülnek, melynek köszönhetően gyors gyártási határidővel és kedvező ár/érték aránnyal érhetők el. - Igényes megjelenés
A széles színválasztéknak köszönhetően alumínium redőnyeink szinte bármilyen homlokzathoz tökéletesen illeszkednek. - Karcmentes, egyenletes működés
A csapágyazott tengelyszerkezetnek és az azon elhelyezett gyűrűknek köszönhetően garantált az egyenletes működés és a redőnyprofilok karcolódás elleni védelme.
Videók
LETÖLTHETŐ ANYAGOK
Katalógus, prospektus
Csomóponti rajzok
-
Heroal Külsőtokos Redőny_1
pdf
DWG
-
Heroal Külsőtokos Redőny_2pdf
DWG
-
Heroal Külsőtokos Redőny szúnyoghálóval_1pdf
DWG
-
Heroal Külsőtokos Redőny szúnyoghálóval_2pdf
DWG
-
Heroal Külsőtokos Redőny szúnyoghálóval_3pdf
DWG
-
Heroal Külsőtokos Redőny szúnyoghálóval_4pdf
DWG
-
Heroal Külsőtokos Redőny szúnyoghálóval_5pdf
DWG
-
Heroal Külsőtokos Redőny szúnyoghálóval kombinált redőnypdf
DWG
Minőségi tanúsítványok
-
Heroalpdf
MŰSZAKI PARAMÉTEREK
Technikai képek (részletfotók)
Rendszer részei
- RS37 Palásttal: 37 mm magas lamella - 8 mm vastag - 3,5 Kg/m2 - Felső 8 léc perforálatlan - Arriterezve
- RS1 Palásttal: 41 mm magas lamella- 8,5 mm vastag - 3,7 Kg/m2 - Felső 8 léc perforálatlan - Arriterezve
- Záróléc: Alumínium - Rejtett ütközőkkel - zajcsökkentő gumibetéttel
- Tok: 125 / 137 / 165 / 180 / 205 -ös méret - 45°-os alulcsapott forma - HEROAL alumínium lemeztok - Felső, vagy alsó kivezetéssel - Külső szerelőfedél
- Lefutó:
- 26x22 mm kamra nélküli extrudált gumis lefutó
- 25 x 28 mm kamra nélküli extrudált gumis lefutó
- 53x22 mm extrudált alumínium lefutó – zajcsökkentő gumibetéttel
- 53x42 mm kiemelt extrudált alumínium lefutó – zajcsökkentő gumibetéttel
- 79x22 mm H osztó extrudált alumínium lefutó – zajcsökkentő gumibetéttel
- 83x42 mm H osztó kiemelt extrudált alumínium lefutó – zajcsökkentő gumibetéttel
- 81 x 39 mm H osztó kombis extrudált alumínium lefutó – zajcsökkentő gumibetéttel
- 53x39 mm kombis extrudált alumínium lefutó – zajcsökkentő gumibetéttel
- Lécbevezető: cserélhető lécbevezető, cserélhető kombis lécbevezető
- Tengely: Ø 40 és Ø 60
Méret lehetőségek
Redőnyök esetén a korrekt, működőképesre legyártható szerkezetek mérete függ a felhasznált anyagok tulajdonságaitól. A méretkorlátokat elsődlegesen a beltartalom teherbírási előírása határozza meg. Rolós szúnyoghálóval a kombinált redőny méretkorlátai kisebbek mint a felhasznált redőnylécé.
Ajtóméretek vagy ajtó funkciókkal rendelkező nyílászárók esetén rolós szúnyoghálóval kombinált redőny alkalmazását nem ajánljuk, ilyen felhasználási területre a pliszé szúnyogháló alkalmazása a javasolt.
Az alábbi táblázatokban szereplő redőnylécektől erősebb redőnylécek is léteznek, de ezek jellemző alkalmazási területe nem nyílászáró méretekben jellemző, legfőképp nagy méretű tekeredési méretei (25×25 cm) miatt. Néhány erősebb léc (pl.: SL lécek) tekeredési mérete bizonyos korlátig elfér Perfekt tok kínálatunkban.
Bővebb tájékoztatásért kérje kollégánk segítségét!
Méret táblázat szúnyoghálóval kombinált redőny esetén
FIGYELEM! 160 cm szélesség felett a szúnyogháló tengelye meghajolhat, így a háló nem lesz feszes.
Méret táblázat külső tokos redőny esetén
Kapcsolt szerkezetek
Lehetséges több redőny sorolása, és egy szerkezet osztása is, lefutókat sorolva, szerkezetenkénti tokvégekkel.
Kapcsolt szerkezetek maximális szélessége:
Egy redőnytok maximális hossza 6 m.
Szerkezeti és textil színvilág
Az alumínium tok – lefutók és a záróléc fehérben, barnában / Renolit-fóliázva / RAL szinterezve is kérhető.
Alumínium léc színek: fehér, szürke, ezüst, szemcsés ezüst, barna, krém, világos- és sötét bézs, világos- és sötét faeres, aranytölgy, dió, mohazöld, antracit, feketés szürke, jamaica barna, DB703, kvarcszürke.
A redőnylécek a németországi Heroal gyárában készülnek, ahol az alumínium kopásálló, magas minőségű bevonatokat kap. Redőnylécet semmilyen körülmények között nem szinterezünk, ezért színei eltérhetnek a RAL színektől – továbbá minden monitornak más a szín megjelenítő képessége – ezekből adódóan a léc színek személyes megtekintését javasoljuk.
Monitoron megjelenített színekhez képest a valós színek a valóságban eltérnek!
Működtetés
Manuálisan: – gurtnival / zsinórral
Motorizálva: – fali kapcsolós / távirányítós / intelligens otthon rendszerbe integrálható
Kérhető extrák
Feltolás gátló – leengedett redőny palást esetén megakadályozza, hogy illetéktelenek aláfeszíthessenek a redőny palástnak.
Megjegyzés
- Tok maximum 6 m hosszúságban rendelhető
- A tokméretnek meg kell felelnie a betekeredési méretnek
- Manuális működtetés esetén a nyílászárót ajánlott min. 3,5 cm-es toktoldóval ellátni, így jut hely a kezelő számára
Projekt kiírási szöveg
45°-os látszó lemeztokos redőnyrendszer, alumínium palásttal (min. 3,5 kg/m2) és cserélhető lécbevezetővel. Ablakok esetén rugós vagy fix szúnyoghálóval (fekete üveg szálas anyag), ajtók esetén pliszé szúnyoghálóval kiemelő keret síkjába építve.
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
