Algarve bioklimatikus lamellás pergola
Az Algarve bioklimatikus lamellás pergola a lamellás pergolarendszerek alap modellje, mely 150°-ban elforgatható lamellákkal, integrált vízelvezető rendszerrel és alumínium szerkezettel rendelkezik. Különböző oldalzárásokkal, kényelmi extrákkal kiegészíthető, melyek a szerkezetre kerülnek ráépítésre. Minden időjárási körülmény között jól kihasználható. Altípusai klasszikus vonalvezetéssel és lábak nélküli kivitelben érhetők el.
Árnyékolóról
Alkalmazhatóság
Kinek és milyen esetben ajánjuk
Gyártóról / Márkáról
Gyártói tanácsok
Az Algarve® bioklimatikus lamellás pergola egy praktikus kerti- és teraszárnyékoló, 150 fokban forgatható lamellákkal. Ez a pergola nemcsak az erős napsütés, de az eső és a szél ellen is védelmet nyújt, így mindig kellemes klímát és a legnagyobb kényelmet élvezhetjük alatta. E modern és kecses pergola révén teraszunk új élettérként funkcionálhat és ideális helyszíne lehet mind a családi pihenéseknek, mind pedig -a kényelmi extráknak (beépített LED világítás, zenemodul) köszönhetően - a baráti összejövetelek.
Az Algarve® bioklimatikus lamellás pergola egy innovatív teraszárnyékoló rendszer. A tetejét alkotó lamellák dőlésszöge állítható. Zárt állapotban és normál időjárási körülmények között, a rendszer esőálló felületet biztosít. A rejtett vízelvezető csatornák még a heves esők esetén is képesek a csapadékot a pillérekben található csövekbe vezetni. Amikor kinyitjuk a lamellákat, a csapadék elvezető rendszer a lamellákon maradt vizet az oldalsó csatornákba vezeti, így megvédi bútorainkat az esetlegesen lecsöppenő csapadéktól.
Az Algarve® Classic Line a termékcsalád klasszikus design elemekkel készülő változata, melyet klasszikus épületek teraszainak fedésére javaslunk. Különleges, egyedi vonalvezetéssel ellátott tartóoszlopok és rusztikus bordűr párkánnyal kiegészített gerendázat jellemzi.
A teraszárnyékolás funkció mellett, mind az Algarve, mind pedig az Algarve Classic Line bioklimatikus pergola rendszer ideális új, különleges életterek - kültéri konyha, kültéri iroda, kocsibeálló, fitnesz terem, étkező vagy például lounge - létrehozására.
Az Algarve bioklimatikus pergola, amelynél lamella állásával szabályozhatjuk a bioklimatikus hatást, vagyis a széláramlást és a levegőcserét. A lamella nyitása lehetővé teszi a légmozgást, a friss levegő beáramlását, így az árnyékoló alatti meleg levegő távozni tud, ami segít a hőmérséklet csökkentésében és az árnyékoló alatti kellemes megteremtésében. Az Algarve bioklimatikus lamellás pergola kompromisszumok nélküli minőséget kínál kedvező ár, érték aránnyal.
Az Algarve® és a kibővített Camargue® árnyékolók lehetnek a megfelelő választás az Ön számára akkor, ha Ön önálló vagy épülethez kapcsolt, kerti vagy terasz árnyékolási megoldást keres. E pergolák egyedi lamelláival igény szerint szabályozható a beáramló fény mennyisége. Mindemellett a lamellák– akárcsak az Algarve®Roof –speciális kialakításuknak köszönhetően elvezetik az esővizet, így a rendszer normál időjárási körülmények között esőálló felületet biztosít.
Az Algarve nem követi, hanem diktálja a trendet. Formavilága, oszlopai és gerendázata filigrán, letisztult és elegáns, így nemcsak különleges hangulatot, de új stílust is kölcsönöz kertünknek. Az Algarve® árnyékolóhoz választható oldalelemek csak külső rögzítéssel kapcsolhatok a szerkezethez, míg a Camargue® árnyékoló rejtett módon, teljesen integrálhatók.
A termék olyan ügyfeleknek nyújt tökéletes megoldást, akik szeretnék olyan módon kibővíteni kültérre a
falakkal határolt lakóterüket, hogy az a teraszukon is minden igényre kiterjedve védelmet tudjon nyújtani, legyen akár hó, szél, napsütés elleni védelem.
Az Algarve kerti- és teraszárnyékoló rendszerét az évszázados múltra visszatekintő belga cég, a RENSON fejlesztette ki. A Renson a kezdetektől fogva diktálja a trendet a világpiacon a hasonló jellegű árnyékolók körében, kitűnve a folyamatos fejlesztéseivel a versenytársaktól.
Az Algarve rendszer olyan helyzetekben a legjobb választás, amikor a fő igény egy szabályozható esőálló fedés, vízszintes gerendázattal. Az Algarve esetében is megmaradnak az additív oldalzárási lehetőségek.
Fotók
Előnyök
- Minimalista dizájn, rejtett rögzítési pontok
- Hóterhelésre méretezett tetőszerkezet
- Kapcsolhatóság
- Sokoldalú telepíthetőség
Videók
LETÖLTHETŐ ANYAGOK
Katalógus, prospektus
Csomóponti rajzok
-
Csomóponti rajz
zip
Minőségi tanúsítványok
-
Minőségi tanúsítvány
pdf
Szerelési útmutatók
-
Szerelési útmutatókpdf
MŰSZAKI PARAMÉTEREK
Rendszer részei
- 4 féle talprögzítési lehetőség különböző szituációkhoz
- Erősített oszlopbetét (üveg oldalfalak esetén)
- Lamellába integrált LED világítás
- Gerendába integrált esőcsatorna
- Opcionálisan hang és hősugárzó elemek
Méret lehetőségek

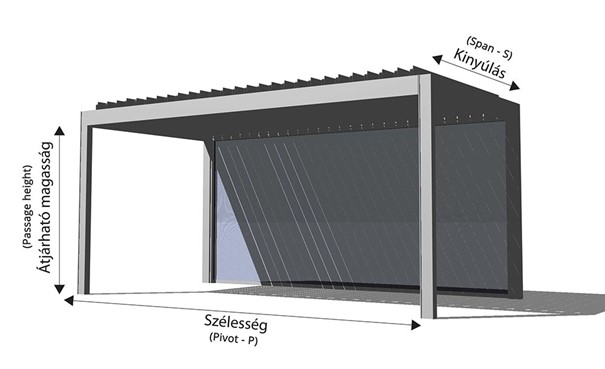

Span (Él) X Pivot (tengely) X Ph (szabad magasság)= Max. 4500 x 6055 mm x 2800 mm / 0° dőlésszög / Sorolható
Teljes magasság kiszámolásához szabad magasságon felül a befoglaló keret magasságát (230 mm), a lamellák túllógását vertikális pozícióban (95 mm), valamint az egyik sarok ponton elhelyezett motor magasságát (130 mm) érdemes számításba venni
Ajánlott maximális Span méret hóterhelésre történő méretezésnél: 4000 mm
Az oszlopok hossza növelhető 3500 mm-ig, de az oldalsó árnyékoló rendszer elemek jellemzően 2500 – 2800 mm-es magasságig működnek.

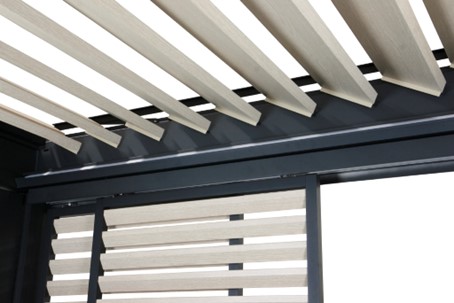

Szerkezeti és textil színvilág
Tetszőleges RAL színben készülhet, strukturált kivitelben (60-80 micron).
Lehetőség van a tartószerkezet és lamellák eltérő színére – bi-color szerkezet gyártására.
A lamellázat készülhet RAL szinter alapján vagy fahatású festésben.
Működtetés
A rendszer beépített rádióhullámos (távirányítós) vezérléssel kerül kiépítésre.
Telepítés módjai
Telepítés módjai:

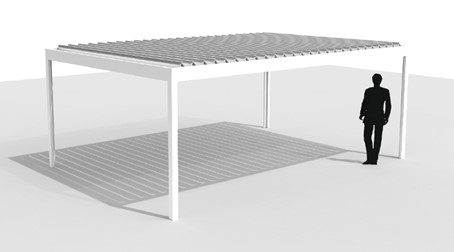

- Szabadon álló: 4 oszloppal

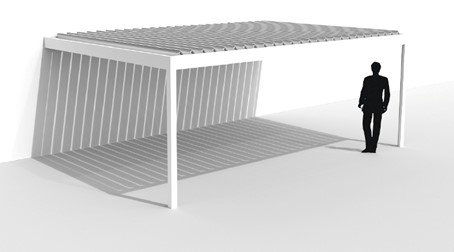

- Egy külső falhoz illesztve: 1; 2 vagy 3 oszloppal felszerelve

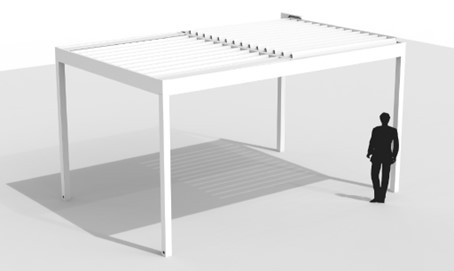

- Osztott szerkezetként szabadon álló vagy falhoz szerelt kivitelben 6000 x 6055 mm-es méretig
- Oszlopok nélküli beépítés esetén az Algarve kis testvére az Aero nyújt megoldást.

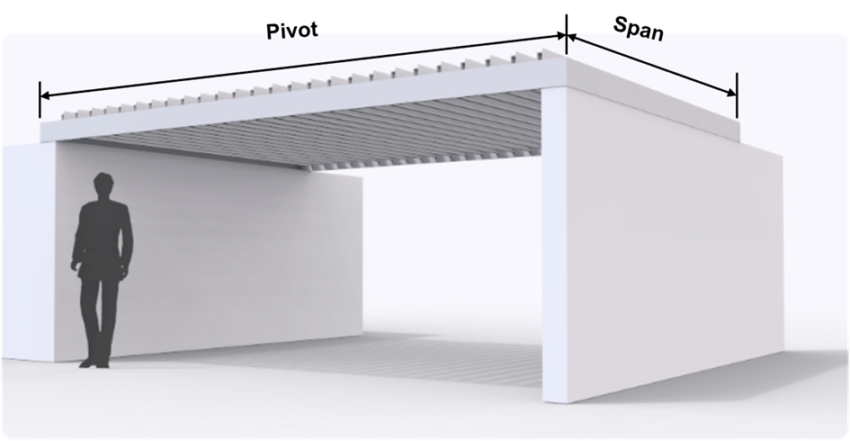

Amennyiben egy födém áttörést vagy meglévő tartó szerkezetet kívánunk maximálisan komfortossá tenni, az Aero a megoldás. Az Aero egy különálló, lamellás tetőrendszer, mellyel szabályozhatjuk a beáramló fény mennyiségét, miközben egy tökéletesen vízálló megoldást választunk. Ez a speciális csatornarendszer zárt állapotban elvezeti az esővizet, a sarkok felé irányítja, nem okoz beázást, csöpögést akkor sem, ha a vihar után kinyílnak a lamellák.
Oldalelemek
- Fixscreen®– Tartószerkezetre szerelt szélálló textilárnyékoló
- Loggia®– toló panelek fix vagy forgatható alu vagy fa lamellákkal
- Tolható edzett üveg panelek (alsó terheléses)
- Linius átszellőző belátásgátló design fal vagy pult (nem mozgatható)
- FIXSCREEN árnyékolói
Az oldalárnyékolókkal bővíthető Algarve teraszárnyékolók ideálisak a nagyon szeles teraszok árnyékolására. A függőleges mozgású, szerkezetre épített Fixscreen® textilárnyékolóval egyszerre biztosítható az oldalárnyékolás, a betekintés elleni védelem és a szúnyogok elleni védekezés is. Az oldaltextilek elérhetők áttetsző, zavartalan kilátást nyújtó Crystal ablakokkal is.
A Fixscreen egyedülálló, zip-es technológiájának köszönhetően textilárnyékolókat integrálhatunk a pergola szerkezetéhez, mely szabadon álló kivitelben (üvegfelület nélkül) akár 80 km/h-ás szélnek is ellenáll úgy, hogy a textil nem ugrik ki a helyéről, nem szakad el, ezáltal pedig megfelelő komfortot biztosít használóinak még extrém időjárási körülmények között is. A textilek a szúnyogháló funkciót is betöltik, így a kellemetlenkedő rovaroktól ellen is védelmet nyújtanak. A Fixscreen textilárnyékolót az új Connect&Go® technológiával készítik, amely fejlesztés, nem csak a termék felszerelésénél, de a szövet cseréjénél is hatalmas előnyt jelent, mivel a textil tengelye könnyen ki-és beszerelhető.
- LOGGIA panelek
A Loggia® panelek alkalmazásával egyszerűen és könnyen hozhatunk létre csúszóajtót vagy csúszófalat. A panelek alumínium keretbe foglalt lamellák, melyek különböző anyagokból készülhetnek. Több panel együttes alkalmazásával a pergola teljes oldala árnyékolható.
TÍPUSOK:
- Loggiawood: fa lamellák [WR cédrus]
- Loggiawood Privacy: forgatható fa lamellák [WR cédrus] – teljesen zárt állapotból a teljesen nyitott állapotba forgatható
- Loggiascreen 4FIX: textilpanelek [üvegszálas]
- Loggialu: alumínium lamellák
- Toló üvegfal rendszer, edzett üveg panelek és kombinációk
Ha hideg van vagy esni kezd az eső, az üveg tolóajtó elhúzásával teraszunk gyorsan és egyszerűen védetté tehető, miközben a kilátás és a térérzet zavartalan marad. Az üveglapok közötti kis rés, zárt állapotban is biztosítja a szellőzést a helyiségben. Az üvegpanelek használatának köszönhetően a pergola fűthető, így a hűvösebb hónapokban is használható marad.
Könnyű mozgatás: A panelek egyszerűen, könnyen, és csendesen mozgathatók. A tolóajtók szélességétől függően működtethetők balra, jobbra vagy mindkét irányba.
Egy extra zár felszerelésével a terasza zárhatóvá válik, így bútorait vagy használati tárgyait akár is kint hagyhatja teraszán.
Egyszerű szerelhetőség: A panelek könnyen leszerelhetők a tisztításhoz.
Az üveg tolóajtó kiegészíthető integrált Fixscreen árnyékolóval vagy kültéri függönnyel is.
Lapozható üvegfal rendszer: Az üvegtáblák nem csak tolhatók, de forgathatók is, így kisebb a gyűjtési méret, szabadd válik az oszlopok közötti tér és az oszlop köz jobban átjárható. Mindezek okán kisebb a beépítési méretet, jobb légzárás biztosítható, az ajtók jobban állíthatók és több burkolati dőlést viselnek el, mint a sima tolópanelek.
- LINIUS fal
A Linius egy folyamatosan szellőző lamellákból álló, rögzített dekorfal, amely egy vagy kétoldali megoldással is választható. A kétoldalas fal felfogja a zajokat, így használatával olyan tér is kialakítható, ahol nyugodtan pihenhetünk vagy kikapcsolódhatunk.
A fal magassága tetszőlegesen választható. Építhetjük a teraszrendszerrel azonos magasságig, vagy egyedi igényeinknek megfelelő magasságúra. Ennek okán ideális például hotelek, vendéglátóegységek teraszára korlátként alkalmazva, ha balkonmagasságig kívánjuk zárni a teraszt.
Tulajdonságai:
- Tökéletes illeszkedés
- Láthatatlan csatlakozás
- Zavaró hézagok nélkül
Bővíthetőség
Kiegészítő extrák:
- Lamellába integrált LED világítás
- Gerendákba és oszlopokba integrált LED világítás
- Fűtés és hangtechnika
- Átlátszó üveg lamellák – LINEO® LUCE
- Egyedi oszlop megoldások
- Fahatású (festett) alumínium lamellák
- Eső, hő, szél érzékelők
- Fix tetőlamellák
- Lamellába integrált fűtés
- Protecto profilrendszer
- Pliszé rendszerű, harmonikaszerűen záródó, dekoratív szúnyogháló
- Lamellába integrált LED világítás
Sötétedéskor egyszerűen kapcsolja fel a beépített világítást. A megfelelő világítás kiválasztásával Ön a kedvének, hangulatának, illetve az alkalomnak megfelelő atmoszférát teremthet teraszán.
- A felfelé, vagy lefelé irányuló világítás (Up & Down LED) biztosítja a kívánt direkt, vagy indirekt fényt. Tetőszerkezetenként 2 felfelé, és 2 lefelé irányuló világítás beszerelésére van mód vagy a rövidebb, vagy a hosszabb oldalon.
- A lamellákba integrált LED (Lineo® LED) világítás egyenletes megvilágítást biztosít.
Választható:
- meleg fehér fény, [3000 K, tökéletes meghitt baráti összejövetelekhez],
- hideg fehér fény [5000 K, olvasáshoz],
- RGB [csak felfelé irányuló világítás] fény, egyedi hangulat megteremtéséhez.
A RENSON® LED világítási rendszerek kiemelkedően gazdaságos, időtálló, szabályozható, minőségi világítási rendszerek, amelyek egyenletes fényerősséget és megvilágítást biztosítanak.
- Gerendákba és oszlopokba integrált LED világítás
A tartóelemekbe integrált LED világítással tovább fokozhatjuk pergola rendszerünk egyedi megjelenését. Két féle tartóelembe épített világítási megoldás közül választhat:
- Gerendázatba integrált világítás: két párhuzamos oldalra szerelt LED világítás fel/le irányba fehér/RGB színes fényű kivitelben.
- Oszlopokba integrált világítás: a Colomno LED esetén minden oszlop belsejébe egy LED sor, egy árnyékoló esetén összesen 4 LED sor építhető be.
- Fűtés és hangtechnika
HEAT & SOUND BEAM® modul beépíthető fűtőelemekkel és hangszórókkal
Az opcionálisan beépíthető fűtés egyenletes hőelosztást biztosít, a belső térben. A beépített, süllyesztett hangszóróknak köszönhetően pedig kiváló akusztikai minőségben élvezheti kedvenc zenéit miközben a kertjében vagy teraszán pihen.
TECHNIKAI ADATOK:
A fűtés modult a fallal szemben javasolt beépíteni, mivel a falak visszaverik, visszasugározzák a hőt, így az jobban hasznosul.
A hatásfok növelése érdekében javasoljuk, hogy további elemekkel bővítse teraszát, [pld. üvegpanelek, Fixscreen®, stb.] melyek biztosítják a további fedettséget, így a fűtőpanel által termelt hő jobban hasznosul.
- Méretek: H 165 mm x D 47 mm
- Dőlésszög: 30° könnyen állítható
- Szélessége megegyezik a tető szélességével
FŰTÉS – fűtés variációk:
- Méretek: H 160 mm x W 1,284 mm
- 12 A/fűtés
- 2600 W/fűtés
- Vízálló IP65
HANGZÁS – hangszórók:
- Méretek: H 160 mm x W160 mm
- Süllyesztett “Plane Wave” technológiás hangszórók
- 25 W RMS/50 W teljesítmény,
- Vízálló IP65
- Átlátszó üveg lamellák – LINEO® LUCE
Nyitottabb tér, elegánsabb hatás
Az alumínium lamellák opcionálisan átlátszó, úgynevezett Lineo® Luce lamellákra cserélhetők. Amikor a lamellák egy részét átlátszó elemekkel egészítjük ki, nyitottabb, szabadabb térhatást érhetünk el, ezáltal pedig több fényt engedhetünk be az árnyékolt helyiségbe. Szerkezetenként 5 átlátszó lamellát építhetünk be. A lamellák egymás mellé vagy bármilyen tetszőleges elrendezésben telepíthetők.
- EGYEDI OSZLOPMEGOLDÁSOK
Oszlopokon való túlnyúlás, megnövelt árnyéktér
A Camargue, Algarve és Lapure rendszereknél az oszlopok áthelyezhetők. Ez esztétikailag különlegessé teszi pergolánkat és kifejezetten hasznos olyan esetekben, amikor teraszunk lábait a teraszburkolaton kívülre kell telepíteni annak érdekében, hogy kellő árnyékot biztosítson alacsony napállásnál. Néhány esetben építészeti szempontok miatt szükséges az oszlopok áthelyezése. Fontos, hogy a lábakat maximum a pivot oldal 1/5-vel lehetséges eltolni.
- Fahatású (festett) alumínium lamellák
A Camargue, Skye és Algarve rendszerekhez természetes fa hatású tetőlamellák, valamint Loggiaalu Privacy típusú oldal tolópanelek választhatók az alumínium minden előnyével.
- Eső, hő, szél érzékelők
A maximális kényelem elérése érdekében javasoljuk az eső-, és szélérzékelők beszerelését is. A pergola rendszer Ön által előre beállított funkciói az időjárási körülményeknek megfelelően így automatikusan aktiválódnak.
8., Fix tetőlamellák
A lamellázat kérhető fix tetőlamellákkal is. Ebben a megoldásban egy-egy lamella lehet fix, amire függeszthetünk belógó világítást vagy egyéb design elemeket, a pergola alatt töltött idő még hangulatosabbá és kellemesebbé tételéhez.
9., Lamellába integrált fűtés
A fix lamellába akár infra fűtőpanelt is integrálható annak érdekében, hogy fűtési rendszer elemei ne zavarják a pergola összképét és a rendszer elemei rejtettek maradjanak.
10., Protecto profilrendszer
A lamellák és a gerendák közötti működési hézag zárására szolgáló rugós zsanérral működtetett profilrendszer, amely egyrészt légáteresztési szempontból képes zárni a működési hézagot (ezáltal megakadályozva a hideg levegő beáramlását vagy a szúnyogok bejutását) másrészt pedig a fröccsenő víz ellen is védelmet nyújt.
11., Pliszé rendszerű, harmonikaszerűen záródó, dekoratív szúnyogháló
Harmonikaszerűen záródó, dekoratív rovarháló. Könnyen mozgatható, bárhol megállítható, nem zavar a kilátásban. A rendszerrel hatalmas méretű teraszok, nyílások szúnyoghálóval történő ellátása is megoldható, így Ön zavartalanul, a bosszantó szúnyogok és legyek nélkül zaklatása nélkül pihenhet pergolája alatt. Nem szél és viharálló, állandó oldalzárásként nem használható.
Szélállóság
Legfeljebb 120 km/h zárt lamellákkal
Nyitott (vertikális) lamellák esetén 50 km/h
Hóterhelés
Az alábbi diagram a garanciában vállalt hóterhelési értékeket mutatja.
Biztonsági tényezővel az alábbi diagramot kérjük figyelembe venni:
Projekt kiírási szöveg
Archishade Algarve, forgatható lamellás, vízelvezetéssel rendelkező, fokozott szélállóságú (120 km/h) teraszárnyékoló rendszer, mely fogadó felületet biztosít az opcionális rendszer kiegészítőknek.
Falhoz szerelt kivitel / szabadon álló kivitel
Oszlopok száma: …db
Alapterületi mérete: ….x…. mm
Szabad magassága: …. mm
Lamella színe: RAL …. finomstruktúr
Tartószerkezet színe: RAL …. finomstruktúr
Projektre szabott részletes kiírásért kérje építész szaktanácsadó kollégánk segítségét!
